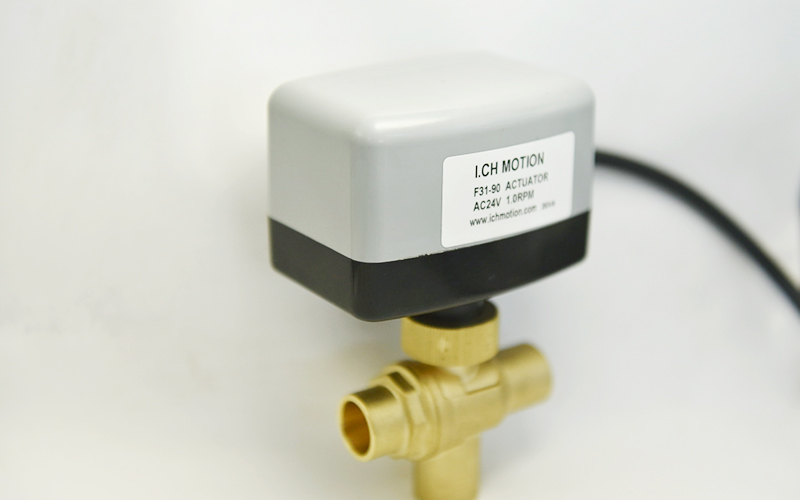

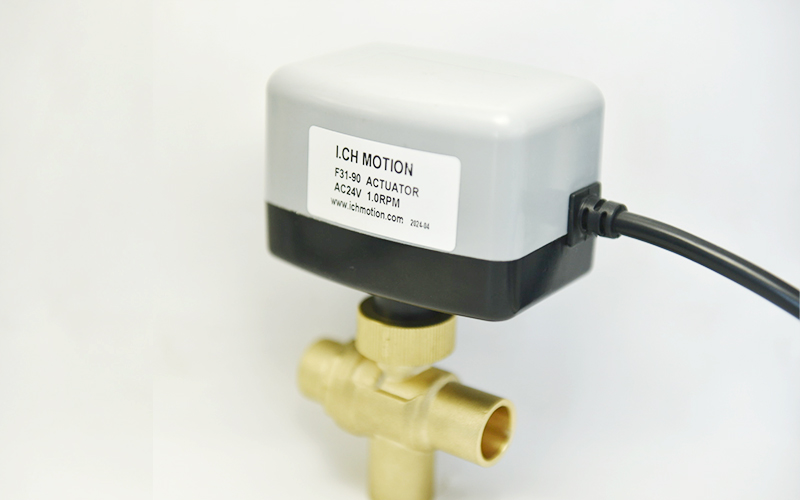

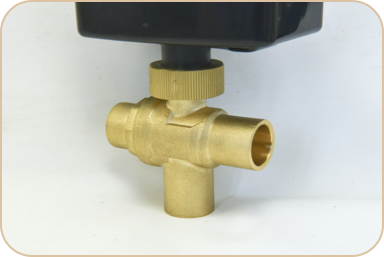

Le montage ISO5211 permet une connexion directe à différents types de vannes
ISO5211

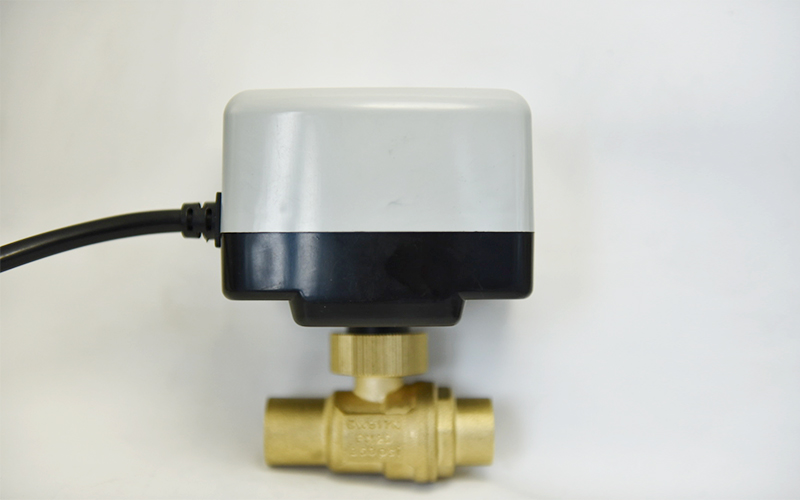

Chauffage anti-condensation offert pour maximiser la durée de vie

Différentes tensions, différentes vitesses, contrôle intelligent, WIFI, taux IP, contrôle de minuterie, etc.

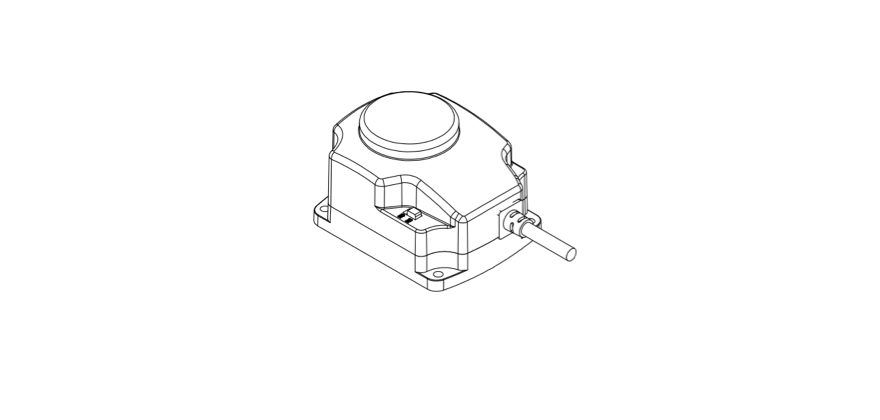

2 ans de garantie sur les vannes et actionneurs, les actionneurs de registres et les capteurs.

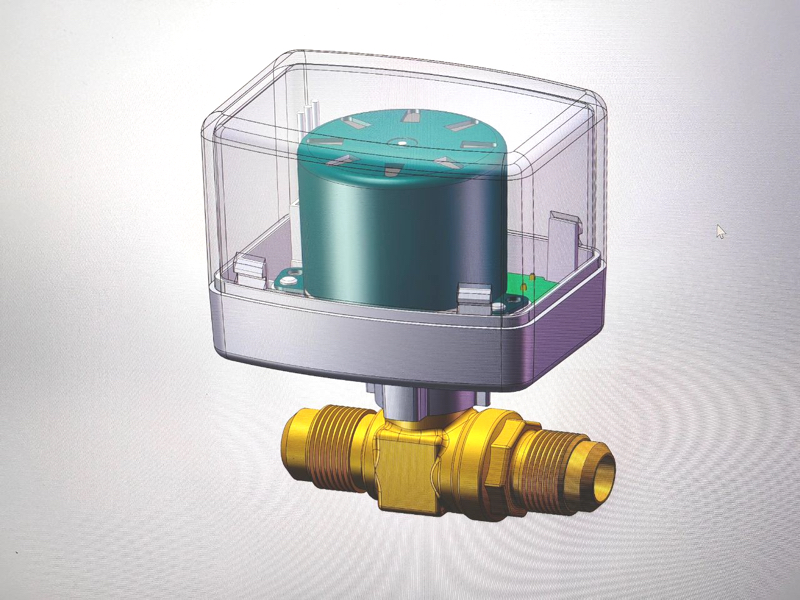

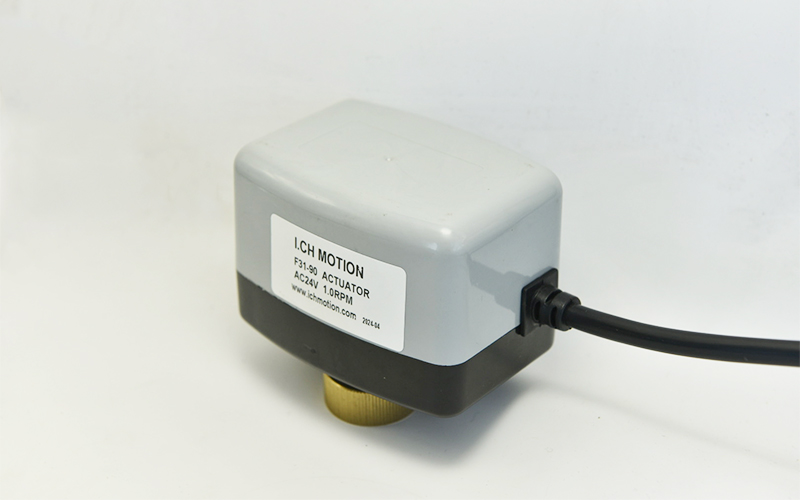

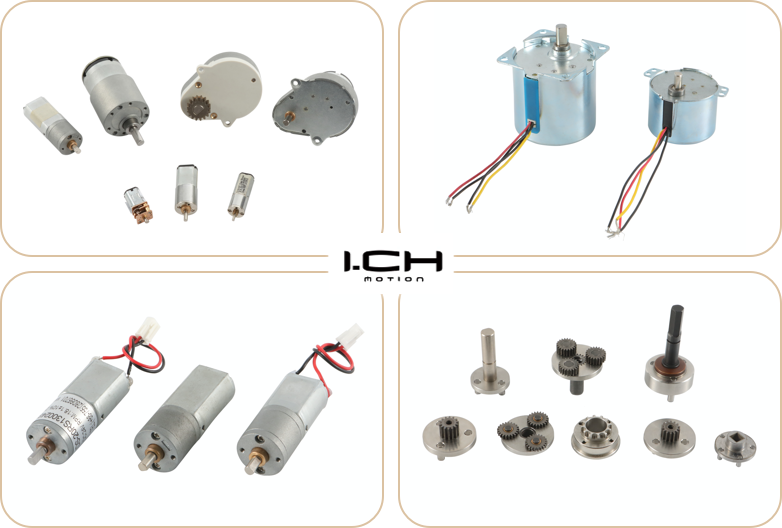

Les actionneurs rotatifs motorisés convertissent l'énergie électrique en force de rotation et tournent à 90 degrés.Le moteur électrique fournit un couple qui est transmis à la vanne via l'arbre du moteur.Les options de tension du moteur sont AC, DC ou l’une d’entre elles.Le moteur est installé dans un boîtier compact, qui comprend également d'autres composants de l'actionneur, tels que des engrenages, des micro-interrupteurs de fin de course, un PCB, etc. L'ensemble de l'actionneur est connecté à la vanne via une interface de connexion compatible, telle que la norme ISO 5211. .

Une vanne doit être tournée de 90° pour s’ouvrir ou se fermer complètement.Pour faire tourner la vanne, un couple est nécessaire.L'actionneur électrique génère ce couple et le transmet à son arbre de sortie, qui est relié à la tige ou à l'arbre de la vanne.Cela fait à son tour tourner la bille ou le disque de la vanne, ouvrant ou fermant l'orifice pour permettre ou bloquer l'écoulement.Le couple de l'actionneur dépend de son dispositif de transmission et de la puissance du moteur.Le couple du moteur est une spécification importante de l'actionneur, car il nécessite un couple supérieur à celui requis par la vanne pour garantir que la vanne puisse être ouverte et fermée.Habituellement, le couple de décollage est spécifié comme le couple requis pour la vanne, car il s'agit du couple le plus élevé requis pour faire tourner la vanne.

Lorsque la vanne est en position ouverte ou fermée, le couple nécessite le couple de démarrage pour déplacer la vanne d'une position stationnaire.Normalement, le couple de décollage est supérieur au couple de fonctionnement.Par exemple, le couple de démarrage d'un robinet à tournant sphérique ordinaire est environ 30 % supérieur à son couple de fonctionnement.Le couple de démarrage plus élevé est dû à sa position stationnaire, où le fluide peut s'accumuler dans la cavité sphérique et/ou rayer le siège de la vanne, entraînant une friction accrue, etc. Un actionneur de vanne doit générer un couple supérieur au couple de démarrage de la vanne.

Le temps de réponse est le temps nécessaire à l'actionneur pour faire tourner la vanne de 90 degrés (c'est-à-dire ouvrir ou fermer complètement la vanne après avoir émis une commande).Comme le couple, la vitesse de l'actionneur est liée aux engrenages et au moteur.Le couple et la vitesse de l'actionneur sont directement liés, car le couple est inversement proportionnel à la vitesse.Cette relation est influencée par la conception des engrenages.Pour une capacité de moteur d'actionneur donnée, un rapport de transmission plus élevé entraînera un couple plus élevé et un temps de réponse plus lent par rapport à un rapport de vitesse inférieur.Par conséquent, si le temps de réponse est une spécification d’application critique, il doit être pris en compte avec les exigences de spécification de couple.

Les actionneurs de vanne motorisés sont dotés d'une commande à 2 fils (communément appelée simplement marche/arrêt) ou d'une commande à 3 fils.

Les actionneurs électriques peuvent être à tension continue ou alternative.Les tensions nominales : 12 V, 24 V, 48 V pour DC et 24 V, 48 V, 110 V, 220 V pour AC.

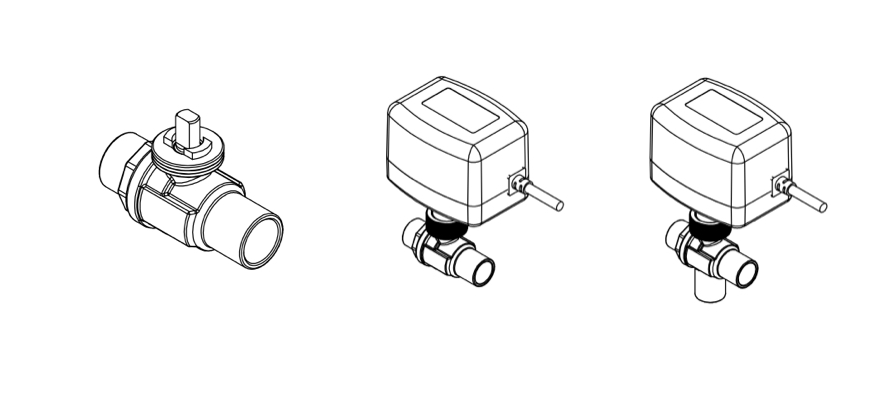

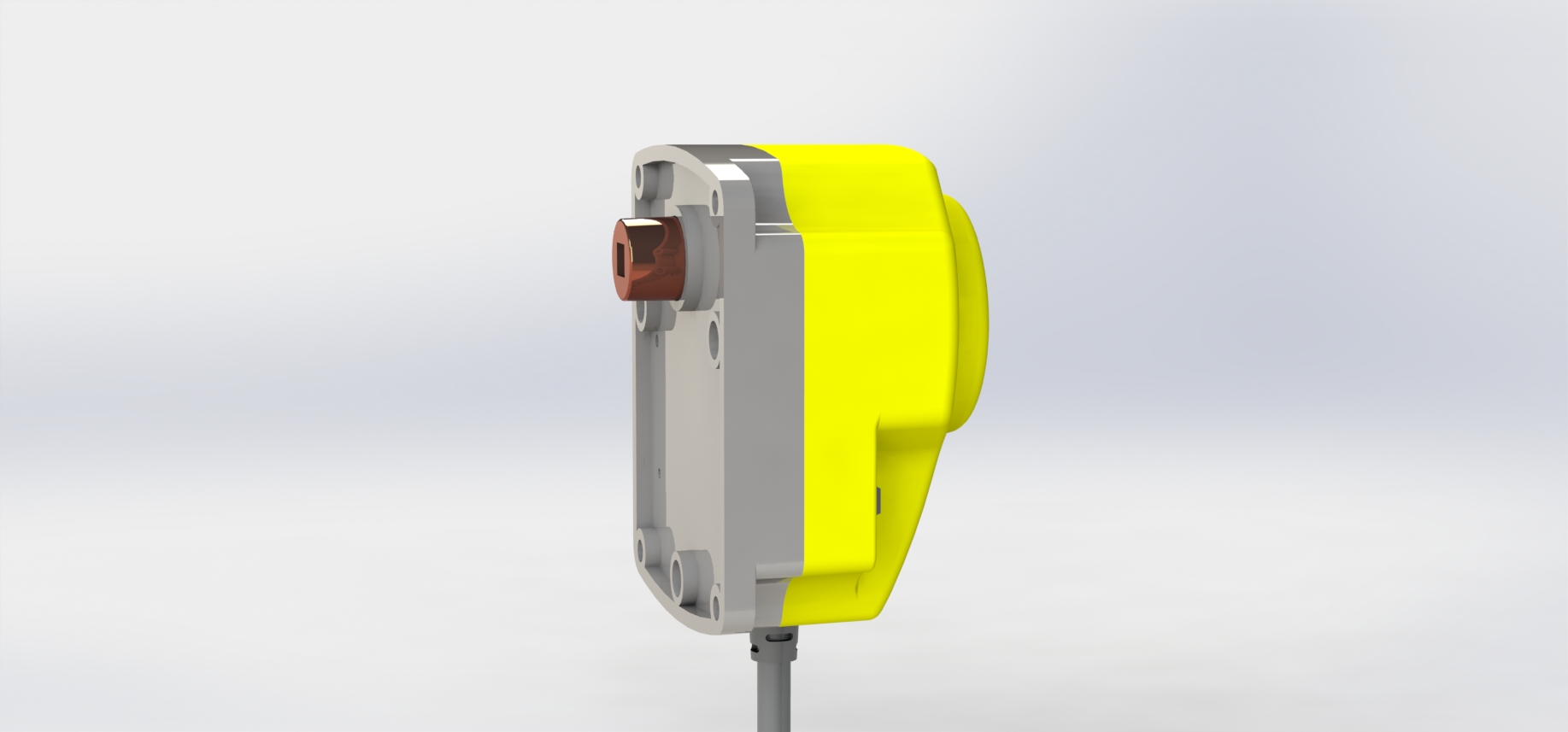

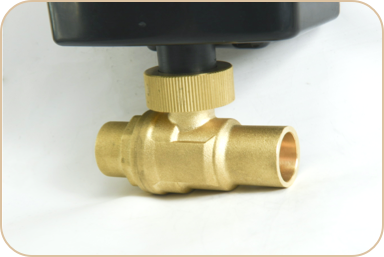

L'actionneur dispose d'une interface de connexion qui les relie à la vanne.Cela comprend un pilote de sortie, un arbre carré ou une tige reliant la tête de vanne et une bride reliant le boulon de l'actionneur à la vanne.La conception et la taille de cette interface de connexion peuvent être spécifiques à la marque ou standardisées, comme ISO 5211. La figure montre le type de vanne à bride ISO 5211.Quelle que soit la marque, différentes vannes et actionneurs peuvent être interchangeables à condition qu'ils respectent la même norme ISO 5211.Selon la norme ISO 5211, il existe différents types de brides qui varient en fonction du couple maximal de la bride, de la taille et du nombre de vis, boulons ou goujons.

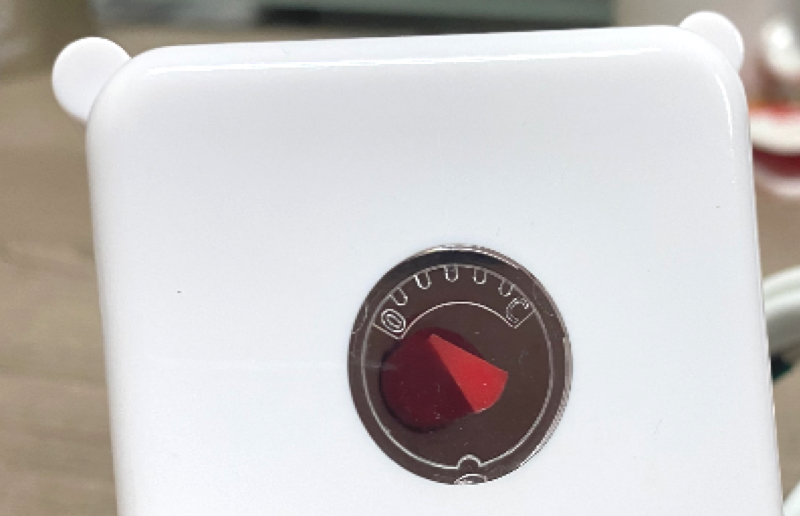

L'indicateur de position indique la position ouverte ou fermée de l'actionneur à un instant donné.Il existe des indicateurs visuels, mais il existe également des systèmes électroniques de retour de position qui renvoient la position à votre système (c'est-à-dire au contrôleur).L'indicateur de position ne peut afficher que les positions de base ouvertes et fermées, ou il peut également indiquer partiellement ouvert ou partiellement fermé.

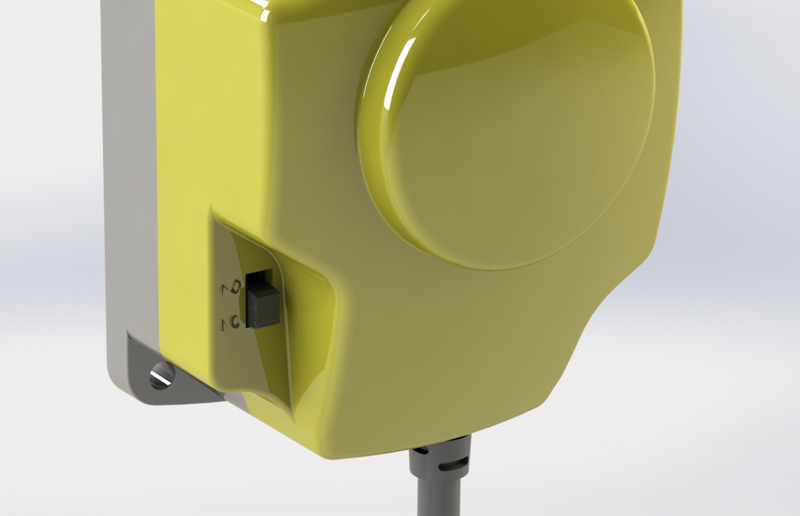

La commande manuelle est une conception de sécurité dans la plupart des actionneurs.Il s'agit généralement d'un volant ou d'une poignée mécanique.Cette molette permet de fermer ou d'ouvrir mécaniquement une vanne en cas de panne de courant ou de toute autre urgence.

Les micro-interrupteurs de fin de course sont les composants électromécaniques de l'actionneur, qui comprennent une came de fin de course fermée et une came de fin de course ouverte.Lorsque l'actionneur déplace la vanne en position ouverte ou fermée, la came de commutation correspondante se déplace également.En arrivant en position finale, la came de commutation correspondante coupe l'alimentation.Pour empêcher tout mouvement ultérieur et fournir des sièges restreints.Le siège de soupape extrême fait référence au maintien de la soupape dans la position finale souhaitée.Dans certains actionneurs, la came du fin de course est réglable.Cela vous permet de définir une position comme position finale, par exemple 50 % d'ouverture.La came du fin de course peut être intégrée à l'indicateur de position comme liaison mécanique entre la vanne et l'actionneur.

Le cycle de service spécifie le temps d'utilisation d'un actionneur entre les cycles.L'ouverture de la vanne jusqu'à sa fermeture fait un cycle.Le cycle de service est un cycle de temps d'activation à d'arrêt, exprimé en pourcentage.Il est calculé à l'aide de la formule ci-dessous.Un exemple serait que s'il faut à un actionneur 5 secondes pour s'ouvrir, 8 secondes pour se fermer, puis 10 secondes pour se reposer après l'ouverture et la fermeture, le cycle de service serait (5+8 / 5+8+10) × 100 = 56,5 % .

La sécurité intégrée est conçue pour fermer ou ouvrir les vannes en cas de panne de courant.La sécurité intégrée est une fonction de sécurité importante de certains actionneurs de vannes automatiques. Ce type de système nécessite un stockage d'énergie, tel qu'un mécanisme à ressort ou une batterie.Normalement, le mécanisme de sécurité ferme la vanne.Dans le mécanisme à ressort, lorsque l'alimentation est coupée, le ressort chargé ferme automatiquement la vanne.Pour les systèmes de batterie de secours, communément appelés boucle de sécurité de batterie, la batterie alimente l'actionneur pour l'arrêter.Le temps de charge et la vitesse totale peuvent varier en fonction de la taille de la batterie et de l'actionneur.Afin d'obtenir une redondance supplémentaire, certains actionneurs incluront deux versions de protection contre les défauts dans leur conception.Comme mentionné précédemment, la plupart des opérations de sécurité fermeront la vanne, mais certaines applications nécessitent que la vanne soit ouverte en cas de panne de courant.Un exemple de cette application est le débit d’eau froide entrant dans l’échangeur thermique.En effet, de l'eau froide est nécessaire pour refroidir le liquide chaud restant afin d'éviter une surchauffe.

Certains actionneurs de vannes électriques ont la capacité d'effectuer un contrôle de modulation, communément appelé système de positionnement numérique.Il s'agit de la capacité de positionner avec précision la vanne en tout point entre complètement ouverte et complètement fermée (entre 0° et 90°).Ceci est nécessaire pour les applications qui nécessitent de modifier le débit.Généralement, la modulation est réalisée à l'aide d'un système de boucle de contrôle et d'un circuit imprimé de positionnement (PCB) placé dans l'actionneur.

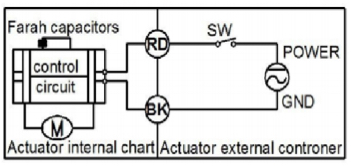

Le câblage optionnel peut être choisi, comme les actionneurs à 2 et 3 fils.
Avant l'installation, vérifiez que le code de l'actionneur correspond au schéma de connexion.Une installation incorrecte peut endommager définitivement l'actionneur ou conduire à des situations dangereuses.Les actionneurs disposent d'interrupteurs de position internes, ce qui fait que seule de l'énergie est consommée lors de l'ouverture ou de la fermeture.

• Rappel par ressort en cas de panne de courant
• SW Close, la vanne est ouverte, l'actionneur s'éteint automatiquement une fois en place
• SW ouvert, la vanne est fermée, l'actionneur s'éteint automatiquement une fois en place
• Tension : AC110 V ~ 230 V, DC12 ~ 24 V.

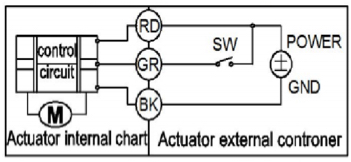

• RD Connectez-vous avec positif, GR connectez-vous avec SW et positif
• BK se connecte avec le négatif
• Lorsque le SW du GR est fermé, la vanne est OUVERTE, l'actionneur s'éteint automatiquement après sa mise en place et reste en position fermée.
• Lorsque le SW du GR est ouvert, la vanne se ferme, l'actionneur s'éteint automatiquement après avoir été mis en place, restant en position fermée.

Les servomoteurs de vanne motorisés ont un indice de protection IP (Ingress Protection).L'indice IP spécifie la protection de l'actionneur contre la poussière, l'eau et d'autres risques environnementaux.Au-delà de l'indice IP 54, les actionneurs de vannes à bille peuvent être partiellement protégés de la poussière et résister aux projections d'eau.

Il s'agit d'une norme internationale CEI (commissions électrotechniques internationales) pour les appareils électriques rotatifs.Pour les actionneurs électriques, il spécifie le type de service et le cycle de service de leurs moteurs électriques.Un actionneur classé S2 30 min peut fonctionner en continu pendant une courte période pendant 30 min, après quoi le moteur doit être autorisé à se reposer.Il peut être redémarré une fois que sa température est revenue à la température ambiante.

La certification LVD garantit que les équipements électriques basse tension, tels que les actionneurs, offrent une protection suffisante à leurs utilisateurs.

Un actionneur certifié CEM ne génère ni n'est affecté par des perturbations électromagnétiques.

Le boîtier de l'actionneur est en plastique UL94V-0, passe les tests CAS/UL.
Ce contrôleur de vanne est souvent utilisé dans des applications domestiques et nécessite des matériaux résistants au feu.
Effectuez des tests de propagation des flammes et de la fumée.

Les actionneurs de vannes électriques sont utilisés pour contrôler à distance les vannes à bille.Ils améliorent considérablement la commodité du fonctionnement des vannes quart de tour à distance et contrôlent automatiquement.Ils fournissent également un couple suffisant pour les vannes qui nécessitent un couple plus élevé que celui généré manuellement.Ces actionneurs sont utilisés pour l'automatisation industrielle, l'irrigation, l'approvisionnement en eau, le comptage de fluides, les systèmes de chauffage et le transport ou le transfert de fluides.

• Tension
• Couple
• Pouvoir
• Compatibilité de montage de vanne
• Température
• Indice IP
• Sécurité intégrée
• Modulation
• Type de service et cycle de service
