Conception compacte avec une densité de puissance élevée
Capacité à gérer des charges de couple élevées
Fonctionnement efficace et fluide.

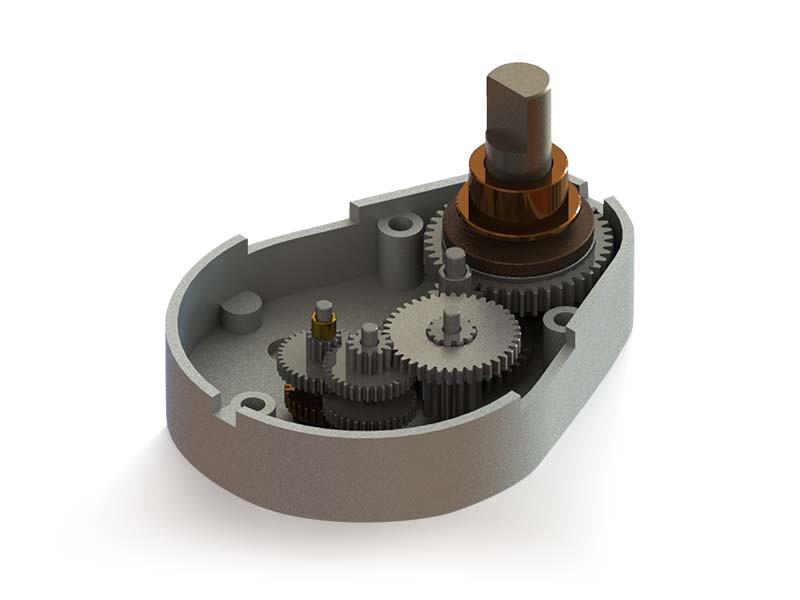

Boîte de vitesses droite
Simplicité
Rentable
Engrenages cylindriques

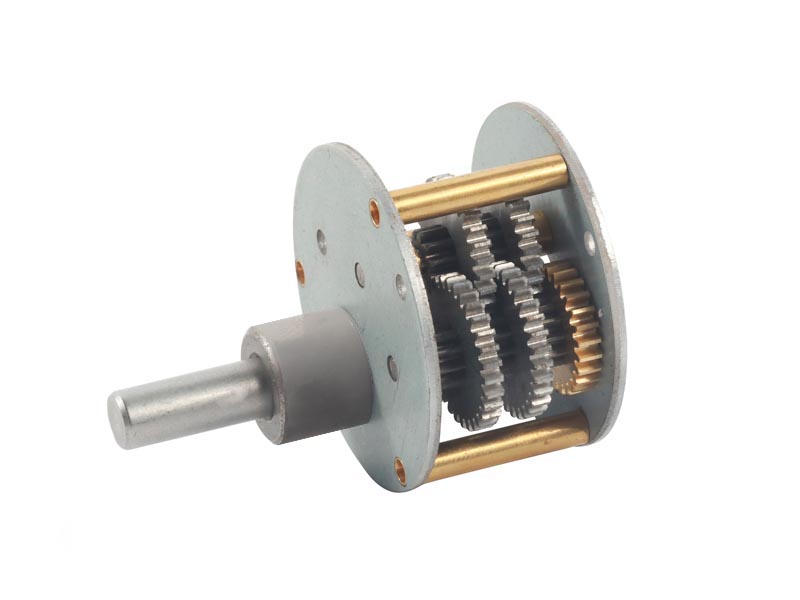

Configuration d'arbre parallèle

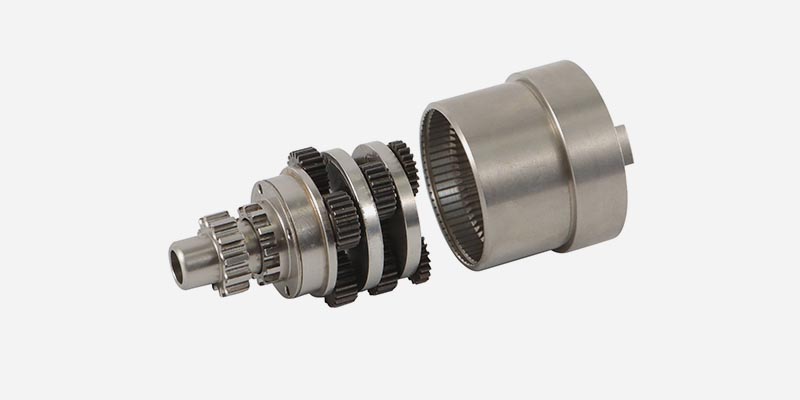

Personnaliser la boîte de vitesses planétaire
Réducteur planétaire à deux rapports de vitesse
Acier inoxydable de qualité médicale.Super pulvérisation de sel Résistance à la corrosion et résistance à la corrosion acide.Stabilité à haute température de 1000℃ Micro-engrenage de précision classe ISO6.Efficacité de transmission≥90 % Fonctionne en douceur.Effet silencieux de qualité médicale.Excellente économie d'énergie. Conception unique de structure de sortie à rapport à double vitesse Solution d'application économique pour les clients
Efficacité de transmission>90 % Rapport de vitesse élevé et boîte de vitesses à charge spécifique (15 ~ 30 Nm). Adopter une conception à friction complète des rouleaux (utilisant des roulements à billes) pour minimiser les pertes mécaniques de la transmission Assemblage facile et excellente maintenabilité

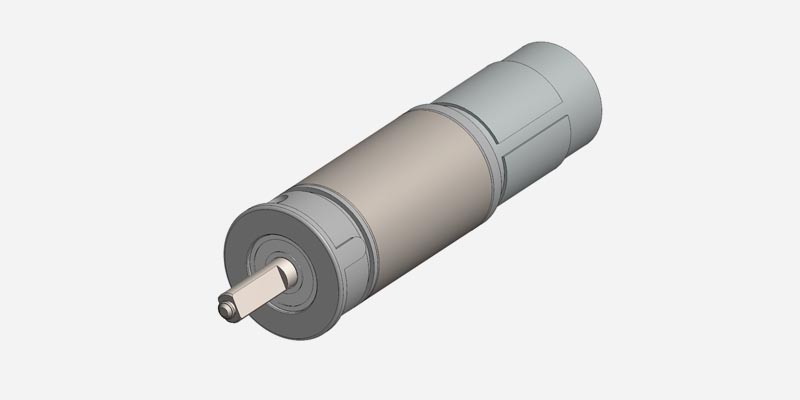

Boîte de vitesses Planet économique à rapport de vitesse élevé
Conception économique en 2 étapes avec un rapport de vitesse élevé supérieur à 400:1 Les engrenages à l'intérieur sont fabriqués en métallurgie des poudres mais leur prix est proche des engrenages en plastique Les engrenages planétaires du premier étage se connectent à deux anneaux planétaires
Fournir des accessoires pour boîtes de vitesses, entièrement personnalisés selon les exigences du client Équipement de test d'équipement professionnel.Centre de test d'engrenages CNC entièrement automatique Détection de précision des micro-engrenages : m=∅0,15 et m=∅3,0 mm
Conception de solutions centrées sur le client : basé sur une riche expérience dans le système de micro-entraînement, I.CH s'engage à maximiser la valeur du produit et à aider les clients à conquérir le marché. Conception de logiciels : développement de logiciels modulaires et débogage de paramètres en ligne Conception de la structure : miniaturisation, conception compacte et planification économique de la production de masse
Conception de solutions centrées sur le client : Basé sur une riche expérience dans le domaine des systèmes de micro-entraînement, I.CH s'engage à maximiser la valeur des produits et à aider ses clients à conquérir le marché.
Conception de logiciels: Développement de logiciels modulaires et débogage de paramètres en ligne
Conception des structures : Miniaturisation, conception compacte et planification économique de la production de masse
Capacité de test
Capacité de test : Nous disposons d'un laboratoire d'essais d'engrenages, d'un laboratoire d'essais de transmission et d'un laboratoire d'essais de contrôle moteur pour garantir la qualité des produits grâce à des tests multidimensionnels et multidimensionnels.
Capacité de test : Nous disposons d'un laboratoire d'essais d'engrenages, d'un laboratoire d'essais de transmission et d'un laboratoire d'essais de commande de moteur pour garantir la qualité des produits grâce à des tests multidimensionnels et multidimensionnels.
Nous pouvons également personnaliser l'équipement de test, qui peut atteindre le même environnement d'utilisation que celui du client.
Avec la technologie domotique en constante évolution, I.CH propose diverses conceptions brevetées et personnalisées pour le marché de la maison intelligente selon le principe de « Plus intelligent », « Plus sûr » et « Cmpact ».
Conception innovante pour tous les aspects de la robotique

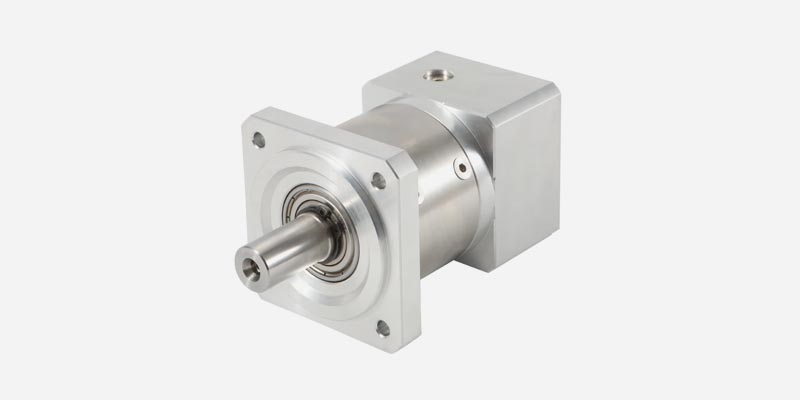

La boîte de vitesses de qualité industrielle de haute précision d'I.CH peut parfaitement s'adapter aux servomoteurs de différentes marques telles que Inovance Servo Motor, ce qui en fait le meilleur choix pour diverses applications robotiques difficiles.Doté d'une taille compacte, d'une grande durabilité et de hautes performances.
Efficacité et bon fonctionnement des équipements industriels
La sélection de la boîte de vitesses appropriée pour les équipements industriels est cruciale pour garantir le bon fonctionnement et l’efficacité des machines.Les boîtes de vitesses sont utilisées pour transmettre la puissance d'un moteur principal (tel qu'un moteur à courant continu sans balais) à l'équipement, en ajustant la vitesse et le couple en fonction des exigences de l'application. Consultez toujours le fabricant de boîtes de vitesses I.CH Motion pour obtenir les recommandations spécifiques des ingénieurs ou des experts dans le domaine et adaptées à vos équipements industriels et aux exigences de vos applications.
Précision et exactitude dans les soins médicaux et de santé
Dans le contexte des équipements médicaux et de soins de santé, les boîtes de vitesses jouent un rôle essentiel dans diverses applications.Les exigences spécifiques aux boîtes de vitesses dans cette industrie peuvent varier en fonction de l'utilisation prévue et du type d'équipement. Il est important de travailler en étroite collaboration avec les fabricants de boîtes de vitesses, les ingénieurs et les experts en réglementation pour garantir que les boîtes de vitesses sélectionnées répondent aux exigences et normes spécifiques du secteur médical et de la santé.De plus, la conformité aux réglementations relatives aux dispositifs médicaux, telles que la norme ISO 13485, peut être nécessaire en fonction de l'application.
Paramètre de conception de boîte de vitesses
La conception d'une boîte de vitesses implique de prendre en compte divers paramètres pour garantir que la boîte de vitesses répond aux exigences spécifiques de son application prévue.Voici quelques paramètres clés de conception de la boîte de vitesses :
1. Couple nominal :
Le couple nominal est un paramètre crucial et est défini par le couple maximum que la boîte de vitesses doit gérer.Il est essentiel de sélectionner des matériaux et des conceptions capables de résister au couple appliqué sans rupture.
2. Indice de vitesse :
L'indice de vitesse spécifie la vitesse de rotation maximale à laquelle la boîte de vitesses peut fonctionner efficacement.Les rapports de transmission ainsi que la qualité des matériaux des engrenages et des processus de fabrication influencent l'indice de vitesse.
3. Rapport de démultiplication :
Le rapport de démultiplication détermine la relation entre les vitesses d'entrée et de sortie de la boîte de vitesses.Il est calculé en divisant le nombre de dents du pignon de sortie par le nombre de dents du pignon d'entrée.Le rapport de démultiplication affecte le couple et la vitesse de sortie de la boîte de vitesses.
4. Efficacité :
L’efficacité de la boîte de vitesses est une mesure de l’efficacité avec laquelle elle transmet la puissance.Il est exprimé en pourcentage et est influencé par des facteurs tels que la conception des engrenages, les matériaux et la lubrification.Une efficacité plus élevée est souhaitable pour minimiser les pertes d’énergie.
Efficacité (η) =0,92 x 0,92 x 0,92x 0,92x 0,92=0,61 (61 %)
- Réducteur planétaire à 4 étages
Efficacité (η) =0,90 x 0,90 x 0,90 x 0,90=0,66 (66 %)
5. Taille et poids :
Les dimensions physiques et le poids de la boîte de vitesses sont importants, en particulier dans les applications où des contraintes d'espace et de poids existent.Les conceptions compactes et légères sont souvent préférées.

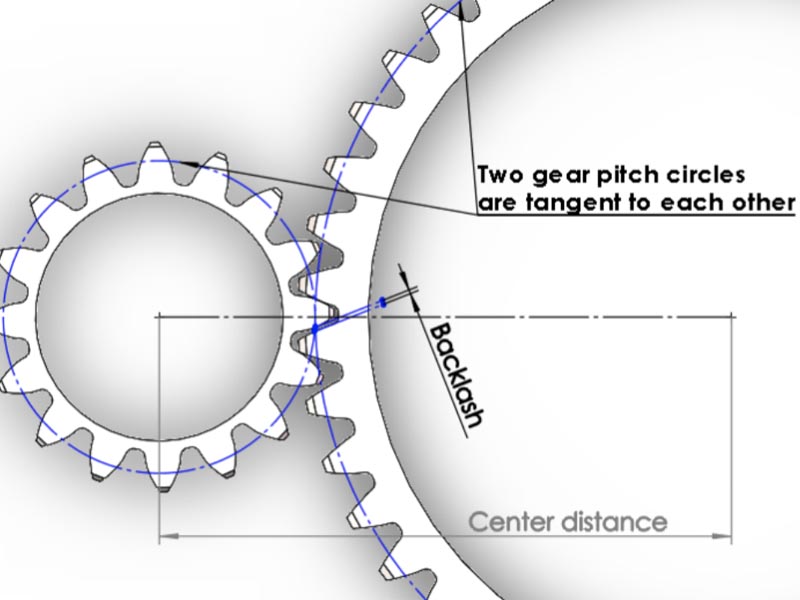

6. Contrecoup :
Le jeu est la quantité de jeu ou de jeu entre les engrenages accouplés.Dans les applications de précision, la minimisation du jeu est cruciale pour un contrôle de mouvement précis.Il s'agit généralement d'une mesure angulaire.
7. Durabilité et fiabilité :
Les composants de la boîte de vitesses doivent être conçus pour résister aux conditions opérationnelles attendues, notamment les chocs, les vibrations et les variations de température.La fiabilité est cruciale pour éviter les pannes inattendues.
8. Matériaux :
La sélection des matériaux pour les engrenages, les arbres, les roulements et autres composants est essentielle.Les matériaux courants comprennent l’acier, l’acier inoxydable et les alliages.Les matériaux choisis doivent avoir la résistance, la résistance à l’usure et la résistance à la fatigue nécessaires.
9. Lubrification :
Une lubrification adéquate est essentielle pour minimiser la friction, l’usure et la génération de chaleur.Le type de lubrifiant et la méthode de lubrification doivent être soigneusement sélectionnés en fonction des conditions de fonctionnement.
10. Bruit et vibrations :
Dans certaines applications, la réduction du bruit et des vibrations est cruciale.Les paramètres de conception des boîtes de vitesses, tels que le profil des dents d’engrenage et l’usinage de précision, peuvent influencer les niveaux de bruit et de vibrations.
11. Conditions environnementales :
La prise en compte des conditions environnementales, telles que la température, l'humidité et l'exposition aux contaminants, est essentielle.Des mesures d'étanchéité et de protection peuvent être nécessaires pour des applications spécifiques.
12. Facilité d'entretien :
La facilité d’entretien et la facilité d’entretien sont des considérations importantes.L’accès aux composants critiques et la capacité de remplacer efficacement les pièces peuvent avoir un impact sur le coût global du cycle de vie.
13. Coût :
Les considérations de coûts impliquent non seulement les coûts de fabrication initiaux, mais également les coûts d'exploitation et de maintenance à long terme.Il est essentiel d’équilibrer performances, durabilité et prix abordable.
* Ces paramètres contribuent collectivement à la conception réussie d'une boîte de vitesses qui répond aux besoins spécifiques de son application prévue.Le processus de conception implique un compromis entre ces paramètres pour atteindre un équilibre optimal basé sur les exigences et les contraintes de l'application.
Nous avons la capacité de concevoir des équipements de test spécialisés en fonction des scénarios d’utilisation des clients.
Notre société ne fait pas l'inventaire des moteurs car chaque produit est une conception spécialisée pour nos clients.
