Les engrenages hélicoïdaux jouent un rôle crucial dans de nombreux systèmes mécaniques. Mais à quoi servent-ils exactement ? Ces engrenages sont essentiels pour transférer efficacement la puissance tout en minimisant le bruit et les vibrations. Dans cet article, nous explorerons leur conception unique, leurs applications et pourquoi ils sont préférés aux autres types d’engrenages. Vous apprendrez comment fonctionnent les engrenages hélicoïdaux et leurs avantages dans différentes industries.

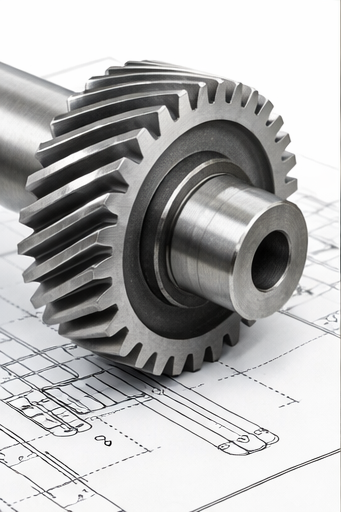

Les engrenages hélicoïdaux sont des engrenages cylindriques dont les dents sont taillées en biais par rapport à l'axe de rotation. Cette conception de dents inclinées permet aux engrenages de s'engager progressivement à mesure qu'ils tournent, offrant un fonctionnement plus fluide et plus silencieux par rapport à d'autres types d'engrenages, tels que les engrenages droits. Les dents de l'engrenage hélicoïdal sont disposées en spirale, ce qui permet de répartir la charge sur plusieurs dents simultanément. Cette répartition de la force les rend plus efficaces dans la transmission de la puissance tout en réduisant le risque d'usure et de dommages aux dents individuelles.
Contrairement aux engrenages droits , dont les dents sont parallèles à l'axe de rotation, la conception hélicoïdale permet un rapport de contact plus important. Cela signifie que davantage de dents s'engagent en même temps, ce qui entraîne une capacité de charge plus élevée, une usure réduite et un fonctionnement plus fluide. Au fur et à mesure que les dents s’engrènent progressivement, elles transmettent la puissance de manière plus uniforme, ce qui minimise les charges de choc et réduit les vibrations. Cet engagement progressif constitue un avantage majeur par rapport aux engrenages droits, qui subissent un contact brusque, entraînant un bruit et des vibrations plus élevés.
En raison de ces avantages, les engrenages hélicoïdaux sont particulièrement adaptés aux applications à grande vitesse et à usage intensif. Dans les environnements où un couple élevé et des performances fluides sont essentiels, comme dans les boîtes de vitesses automobiles, les machines industrielles et la robotique, les engrenages hélicoïdaux excellent. Ils fonctionnent également bien dans les environnements où la réduction du bruit est une priorité, grâce à leur fonctionnement silencieux.
Les engrenages hélicoïdaux sont très polyvalents, car ils peuvent être utilisés pour transférer de la puissance entre des arbres parallèles et non parallèles. Cette flexibilité les rend idéales pour un large éventail d’industries, de l’aérospatiale à la fabrication. Leur capacité à transmettre efficacement la puissance tout en maintenant leur durabilité et leur bon fonctionnement en fait le choix privilégié pour les applications exigeantes qui nécessitent fiabilité et efficacité. De plus, la conception avancée et la capacité à répartir les forces sur plusieurs dents contribuent à la longévité et aux performances globales du système d’engrenage.
Les engrenages hélicoïdaux fonctionnent en transférant un mouvement de rotation entre deux arbres. Les dents d'un engrenage hélicoïdal sont disposées selon un angle par rapport à l'axe de rotation, ce qui les amène à s'engrener progressivement au fur et à mesure qu'elles tournent. Cet engagement progressif contribue à réduire le bruit et les vibrations, contrairement aux engrenages droits, où les dents entrent en contact soudainement, ce qui entraîne souvent davantage de bruit et de chocs.
Les dents inclinées des engrenages hélicoïdaux leur permettent également de supporter plus de charge que les engrenages droits. Étant donné que la force est répartie sur un plus grand nombre de dents, les engrenages hélicoïdaux subissent moins d’usure, ce qui augmente leur durée de vie. Cependant, l'un des défis des engrenages hélicoïdaux est la poussée axiale qu'ils génèrent en raison des dents inclinées. Cette poussée doit être gérée à l'aide de roulements pour garantir un fonctionnement fluide et éviter une usure excessive.
Les engrenages hélicoïdaux sont de deux types principaux : les engrenages hélicoïdaux simples et doubles.
● Engrenages hélicoïdaux simples : ces engrenages ont des dents taillées dans une direction le long de la circonférence de l'engrenage. Bien que simples à fabriquer, ils génèrent une poussée axiale pendant le fonctionnement, ce qui nécessite des roulements spéciaux pour absorber la force et maintenir des performances fluides.
● Engrenages à double hélice (engrenages à chevrons) : Ces engrenages ont deux jeux de dents taillées dans des directions opposées. Les dents opposées annulent la poussée axiale, ce qui rend les engrenages hélicoïdaux doubles idéaux pour les applications à couple élevé où la poussée doit être minimisée. Ces engrenages offrent une plus grande capacité de charge et un fonctionnement plus fluide, bien qu'ils soient plus complexes et plus coûteux à produire.
Les engrenages hélicoïdaux diffèrent des autres types d'engrenages, tels que les engrenages droits, les engrenages coniques et les engrenages à vis sans fin. Les engrenages droits ont des dents droites qui s'engrènent directement, tandis que les engrenages coniques sont conçus pour transférer la puissance entre des arbres qui se croisent à un angle de 90 degrés. Les engrenages à vis sans fin offrent des rapports de réduction importants, mais leur efficacité est généralement inférieure à celle des engrenages hélicoïdaux en raison de la friction créée par les dents coulissantes.
L’une des applications les plus courantes des engrenages hélicoïdaux concerne les transmissions automobiles. Les engrenages hélicoïdaux sont préférés dans les boîtes de vitesses automobiles car ils assurent une transmission de puissance douce et efficace avec moins de bruit et de vibrations. L'engagement progressif des dents entraîne un fonctionnement plus silencieux que les engrenages droits, ce qui rend l'expérience de conduite plus confortable.
Les engrenages hélicoïdaux sont également utilisés dans les différentiels et les arbres de transmission, où leur capacité à gérer des rotations à grande vitesse et des charges lourdes est essentielle. Leur bon fonctionnement contribue à réduire l’usure des composants, prolongeant ainsi la durée de vie de la transmission du véhicule.
Les engrenages hélicoïdaux sont largement utilisés dans les machines industrielles en raison de leur capacité à gérer des applications à couple élevé. On les trouve couramment dans les équipements lourds tels que les ascenseurs, les compresseurs, les convoyeurs et les pompes. Dans ces applications, les engrenages doivent fonctionner de manière fluide et silencieuse, en particulier dans les environnements où le bruit et les vibrations sont un problème.
Par exemple, dans les ascenseurs, les engrenages hélicoïdaux contribuent à assurer un mouvement fluide et efficace de la cabine. De même, dans les compresseurs, des engrenages hélicoïdaux sont utilisés pour gérer la pression et le débit d'air, permettant un fonctionnement fiable dans des secteurs tels que le pétrole et le gaz, la fabrication et la production d'électricité.
Les engrenages hélicoïdaux jouent un rôle essentiel dans les systèmes de manutention et la robotique, où la précision et la fiabilité sont primordiales. Dans les bras robotisés et les machines CNC, les engrenages hélicoïdaux fournissent le contrôle de couple et de vitesse requis pour des mouvements précis. La capacité des engrenages hélicoïdaux à transmettre la puissance de manière fluide et silencieuse les rend idéaux pour une utilisation dans ces systèmes avancés, où les performances et la précision sont essentielles.
Dans les systèmes automatisés de manutention, les engrenages hélicoïdaux assurent le mouvement cohérent des marchandises à travers les lignes de production. Ils sont également utilisés dans les bandes transporteuses qui transportent de lourdes charges, fournissant le couple nécessaire pour déplacer efficacement les marchandises sans usure excessive de l'équipement.
Les engrenages hélicoïdaux présentent plusieurs avantages par rapport aux engrenages droits. Le principal avantage est leur capacité à fournir un fonctionnement plus fluide et plus silencieux. Les engrenages droits, dont les dents sont parallèles à l'axe de rotation, ont tendance à créer plus de bruit et de vibrations car les dents s'engagent brusquement. En revanche, les dents inclinées des engrenages hélicoïdaux s’engrènent progressivement, ce qui contribue à réduire les forces d’impact et le bruit qui en résulte.
Les engrenages hélicoïdaux ont également une capacité de charge plus élevée que les engrenages droits. Étant donné que la charge est répartie sur un plus grand nombre de dents, les engrenages hélicoïdaux subissent moins d’usure, ce qui augmente leur durabilité et leur durée de vie. Cela en fait un meilleur choix pour les applications à couple élevé.
L’un des principaux avantages des engrenages hélicoïdaux est leur capacité de charge élevée. Les dents inclinées des engrenages hélicoïdaux permettent une plus grande zone de contact entre les engrenages, ce qui répartit la charge plus uniformément. Cela réduit la contrainte sur les dents individuelles, évitant ainsi une usure excessive et augmentant la durabilité globale de l'engrenage.
Les engrenages hélicoïdaux sont particulièrement bien adaptés aux applications impliquant des charges lourdes et un couple élevé. Leur capacité à répondre à ces exigences les rend idéales pour des secteurs tels que l'automobile, les mines et la fabrication, où des composants fiables et durables sont essentiels au bon fonctionnement des opérations.
Les engrenages hélicoïdaux sont également idéaux pour les applications à grande vitesse. Leur fonctionnement fluide, leur friction réduite et leur capacité à gérer des vitesses élevées en font un choix privilégié dans les transmissions automobiles, les machines industrielles et la robotique. L'engagement progressif des dents réduit le risque de surchauffe, qui peut survenir dans d'autres types d'engrenages, comme les engrenages à vis sans fin.
Les engrenages hélicoïdaux sont généralement fabriqués à l'aide de techniques de moulage et de forgeage. Le moulage consiste à verser un matériau fondu dans un moule pour former une ébauche d'engrenage, qui est ensuite usinée à la forme souhaitée. Cette méthode convient à la production de gros engrenages utilisés dans des applications lourdes, telles que les centrales électriques et les aciéries.
Le forgeage, quant à lui, consiste à façonner le métal en utilisant la force. Le métal est chauffé puis pressé ou martelé pour lui donner la forme souhaitée. Le forgeage est souvent utilisé pour produire des engrenages qui nécessitent une résistance et une durabilité élevées, comme ceux que l'on trouve dans les transmissions automobiles et les boîtes de vitesses marines.
Des techniques de coupe de précision telles que le taillage, le façonnage et le brochage sont utilisées pour créer les profils de dents complexes des engrenages hélicoïdaux. Ces méthodes garantissent que les dents sont coupées avec une grande précision, ce qui est essentiel pour un fonctionnement fluide. Le taillage est généralement utilisé pour couper des engrenages externes, tandis que le façonnage et le brochage sont mieux adaptés à la création d'engrenages avec des dents internes.
Le taillage est une méthode très efficace utilisée pour la production de moyens à grands volumes. L'ébauche d'engrenage tourne tandis qu'un outil de coupe (une fraise-mère) se déplace le long des dents pour façonner l'engrenage. Le façonnage est utilisé pour produire des conceptions d'engrenages plus complexes, et le brochage est souvent utilisé pour les petits engrenages nécessitant une grande précision.
Une fois les engrenages coupés, ils subissent souvent des processus de post-fabrication pour améliorer leur finition de surface et améliorer leurs performances opérationnelles. Des techniques telles que le meulage, le rodage et l’affûtage aident à réduire la rugosité de la surface, à améliorer la géométrie des dents et à augmenter l’efficacité globale de l’engrenage.
Pour les applications hautes performances, les engrenages peuvent également subir un traitement thermique pour améliorer leur dureté et leur résistance à l'usure. Ceci est particulièrement important pour les engrenages utilisés dans des environnements à grande vitesse ou à forte charge, où la durabilité et l'efficacité sont essentielles.
Méthode de fabrication | Avantages | Applications typiques |
Fonderie | Économique pour les gros engrenages | Machines lourdes, centrales électriques |
Forgeage | Haute résistance, durabilité | Transmissions automobiles, boîtes de vitesses marines |
Hobbing | Efficace pour les moyennes et grandes séries | Applications industrielles, engrenages automobiles |
Façonner | Convient aux conceptions complexes | Machines CNC, robotique |
Brochage | Haute précision pour les petits engrenages | Aéronautique, équipement médical |
Choisir le bon matériau pour les engrenages hélicoïdaux est essentiel pour garantir leur solidité et leur durabilité. L'acier allié est couramment utilisé pour les applications à charges élevées en raison de sa résistance, de sa ténacité et de sa résistance à l'usure. D'autres matériaux tels que la fonte et l'acier inoxydable peuvent également être utilisés, en fonction des exigences spécifiques de l'application.
Le choix du matériau a un impact sur la capacité de l'engrenage à résister à un couple élevé, à des températures extrêmes et à des environnements difficiles. Par exemple, les engrenages utilisés dans les applications automobiles ou aérospatiales nécessitent des matériaux capables de résister à des conditions de contraintes élevées tout en conservant leurs performances.
L'angle d'hélice d'un engrenage hélicoïdal affecte ses performances de plusieurs manières. Un angle d'hélice plus grand peut augmenter la vitesse et la douceur de l'engrenage, mais génère également une poussée axiale plus importante, ce qui nécessite un support de roulement approprié. À l’inverse, un angle d’hélice plus petit réduit la poussée axiale mais peut également limiter la vitesse et l’efficacité de l’engrenage.
Lors de la sélection d'un engrenage hélicoïdal, il est important de prendre en compte les conditions de fonctionnement, telles que les exigences en matière de vitesse, de charge et de bruit, pour déterminer l'angle d'hélice optimal.
La lubrification joue un rôle crucial dans le maintien de l'efficacité des engrenages hélicoïdaux. Une lubrification adéquate réduit la friction, ce qui minimise la génération de chaleur et évite une usure excessive des dents. Les lubrifiants de haute qualité contribuent également à prolonger la durée de vie de l'engrenage et à garantir un fonctionnement fluide, en particulier dans les applications à vitesse élevée ou à charge élevée.
Le choix du bon lubrifiant dépend de facteurs tels que la température de fonctionnement, la présence de contaminants et le type de matériau des engrenages. Un entretien et une lubrification réguliers garantissent que les engrenages fonctionnent efficacement et durent plus longtemps.
Les engrenages hélicoïdaux sont essentiels dans de nombreuses industries en raison de leur bon fonctionnement et de leur capacité de charge élevée. Ils sont idéaux pour les applications à grande vitesse et à couple élevé. Ces engrenages contribuent à réduire le bruit et l'usure, ce qui les rend parfaits pour les machines automobiles et industrielles. Des entreprises comme I.CH Motion proposent des engrenages hélicoïdaux avancés, conçus pour offrir durabilité et efficacité, garantissant des performances optimales dans divers systèmes.
R : Un engrenage hélicoïdal est utilisé pour la transmission de puissance entre les arbres, assurant un fonctionnement fluide et efficace dans divers systèmes mécaniques. Ils sont idéaux pour les applications à grande vitesse en raison de leur capacité à supporter des charges élevées et à réduire le bruit.
R : Les engrenages hélicoïdaux fonctionnent en engrenant des dents inclinées qui s'engagent progressivement, offrant un fonctionnement plus fluide et plus silencieux que les engrenages droits. Cette conception répartit la charge sur plusieurs dents, améliorant ainsi l'efficacité et la durabilité.
R : Les engrenages hélicoïdaux sont préférés dans les transmissions automobiles en raison de leur fonctionnement silencieux, de leur capacité de charge élevée et de leur capacité à gérer des rotations à grande vitesse, garantissant des performances fluides et une durée de vie prolongée des engrenages.
R : Les engrenages hélicoïdaux offrent plusieurs avantages par rapport aux engrenages droits, notamment un fonctionnement plus silencieux, une capacité de charge plus élevée et un engagement plus fluide. Les dents inclinées réduisent l'usure et améliorent l'efficacité, en particulier dans les applications à grande vitesse.
R : L'angle d'hélice influence la transmission du couple, la vitesse et les forces axiales. Un angle plus grand permet un mouvement plus fluide et une vitesse plus élevée, mais augmente la poussée axiale, nécessitant un support de roulement approprié pour maintenir l'efficacité.
R : Les engrenages hélicoïdaux sont généralement plus chers que les engrenages droits en raison de leur conception et de leur processus de fabrication complexes. Cependant, ils offrent de meilleures performances, notamment dans les applications à grande vitesse et à couple élevé.
