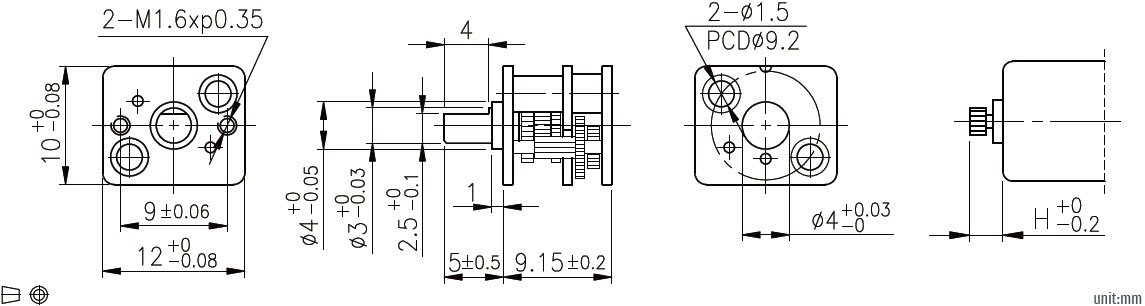

D122f
| Matériel de logement | Roulement à la sortie | Charge radiale (5 mm de la bride) | Charge axiale de la tige | Force d'ajustement de la presse d'arbre, max. | Jeu radial de l'arbre | Jeu de poussée de l'arbre | Contrecoup à l'abri |
| Métal | Roulements à manches | ≤0,4 kgf | ≤0,2 kgf | ≤2kgf | ≤0,06 mm | ≤0,2 mm | ≤ 1,5 ° |
| Matériel de logement | Roulement à la sortie | Charge radiale (5 mm de la bride) | Charge axiale de la tige | Force d'ajustement de la presse d'arbre, max. | Jeu radial de l'arbre | Jeu de poussée de l'arbre | Contrecoup à l'abri |
| Métal | Roulements à manches | ≤0,4 kgf | ≤0,2 kgf | ≤2kgf | ≤0,06 mm | ≤0,2 mm | ≤ 1,5 ° |
| Module | Nombre de dents | Angle de pression | Diamètre du trou | Ratio de réduction. |
| 0.15 | 12 | 20 ° | 0.99 | 1 / 29,1 / 235,1 / 298 |
| 0.15 | 13 | 20 ° | 0.99 | 1/10,1 / 102 |
| 0.15 | 16 | 20 ° | 0.99 | 1 / 19,1 / 60,1 / 76,1 / 134,1 / 197 |
| Module | Nombre de dents | Angle de pression | Diamètre du trou | Ratio de réduction. |
| 0.15 | 12 | 20 ° | 0.99 | 1 / 29,1 / 235,1 / 298 |
| 0.15 | 13 | 20 ° | 0.99 | 1/10,1 / 102 |
| 0.15 | 16 | 20 ° | 0.99 | 1 / 19,1 / 60,1 / 76,1 / 134,1 / 197 |
| Ratio de réduction | 1/10 | 1/19 | 1/29 | 1/60 | 1/76 | 1/102 | 1/134 | 1/197 | 1/235 | 1/298 |
| Couple de tolérance nominal (Kg.cm max.) | 0.2 | 0.3 | 0.3 | 0.5 | 0.5 | 0.8 | 0.8 | 1.0 | 1.0 | 1.0 |
| Couple de tolérance momentanée maximale (Kg.cm ) | 0.6 | 0.9 | 0.9 | 1.5 | 1.5 | 2.4 | 2.4 | 3.0 | 3.0 | 3.0 |
| Efficacité | 80% | 70% | 70% | 65% | 65% | 65% | 59% | 59% | 59% | 59% |
| Longueur （H-mm） | 2.5 | 2.1 | 2.1 | 2.5 | 2.5 | 2.5 | 2.1 | 2.1 | 2.1 | 2.1 |
| Poids （g） | 4.0 | 4.0 | 4.0 | 4.0 | 4.0 | 4.0 | 4.0 | 4.0 | 4.0 | 4.0 |
| Ratio de réduction | 1/10 | 1/19 | 1/29 | 1/60 | 1/76 | 1/102 | 1/134 | 1/197 | 1/235 | 1/298 |
| Couple de tolérance nominal (Kg.cm max.) | 0.2 | 0.3 | 0.3 | 0.5 | 0.5 | 0.8 | 0.8 | 1.0 | 1.0 | 1.0 |
| Couple de tolérance momentanée maximale (Kg.cm ) | 0.6 | 0.9 | 0.9 | 1.5 | 1.5 | 2.4 | 2.4 | 3.0 | 3.0 | 3.0 |
| Efficacité | 80% | 70% | 70% | 65% | 65% | 65% | 59% | 59% | 59% | 59% |
| Longueur （H-mm） | 2.5 | 2.1 | 2.1 | 2.5 | 2.5 | 2.5 | 2.1 | 2.1 | 2.1 | 2.1 |
| Poids （g） | 4.0 | 4.0 | 4.0 | 4.0 | 4.0 | 4.0 | 4.0 | 4.0 | 4.0 | 4.0 |
