Boîte de vitesses planétaires de 42 mm

Série : P381P
Couple de sortie : 3,0 à 30 Kg・cm
Arbre de sortie: arbre D, arbre rond, arbre H
Type de roulement : Palier à manchon ou roulement à billes
Rapport de réduction : 1:4 à 1:2500
Température ambiante: -15 ℃ ~ 70 ℃
Application : distributeur automatique, ATM, machines-outils industrielles, instrument de précision.

État de disponibilité:

Quantité:



enquête Ajouter au panier

Modèle:
P421
Marque de produit:
I.CH

Micro-engrenage planétaire de 42 mm : des centrales compactes avec une transmission de couple précise. Conçu pour la robotique, l'automatisation et les machines à petite échelle. Durable, efficace et peu encombrant, idéal pour les besoins d'installation restreints. Faites confiance à notre micro-réducteur planétaire pour des performances fiables dans les applications critiques.

DESCRIPTION DE LA BOIS DE GRANDE DE LA PANÉTAIRE 42 mm
Matériel de logement	Roulement à la sortie	Charge radiale (10 mm de la bride)	Charge axiale de la tige	Force d'arbre d'ajustement de la presse , max.	Jeu radial de l'arbre	Jeu de poussée de l'arbre	Contrecoup à l'abri
Métal	Roulements à manches	≤5kgf	≤3kgf	≤15kgf	≤0,08 mm	≤0,3 mm	≤3 °
Métal	Roulements à billes	≤8kgf	≤3kgf	≤15kgf	≤0,05 mm	≤0,3 mm	≤3 °

sur:

En vertu d'un:

ABONNEZ-VOUS MAINTENANT

Nous avons une équipe indépendante de conception de produits et de R&D, une équipe de service et une équipe de contrôle qualité professionnelle.Bienvenue à vous abonner.

Nous nous sommes spécialisés dans la recherche, le développement et l'entretien des moteurs électriques, de la boîte de vitesses et des engrenages de haute précision avec un petit module. En savoir plus >>

LISTE DE PRODUITS

LIEN RAPIDE

CONTACTEZ

Ajouter: 3B-B302 LIANDO U Valley Guli Technology Industry Partk, #16 Xinggu Road, Jiangning District, Nanjing, P.R. China

Tél：+86 25 5118 0871
Fax: +86 25 5118 0872
Skype：Ichmotion
E-mail: sales@ichmo.com

Spécification du pignon d' arbre du moteur
Module	Nombre de dents	Angle de pression	Diamètre du trou	Ratio de réduction .
0.6	12	20 °	3.98	1 / 24,1 / 144,1 / 864
0.6	15	20 °	4.98	1/720,1 / 1062,1 / 1470,1 / 2500,1 / 3000,1 / 3600
0.6	18	20 °	4.98	1 / 17,1 / 61,1 / 104,1 / 212
0.6	24	20 °	4.98	1 / 14,1 / 49,1 / 84,1 / 504
0.6	20	20 °	4.98	1/4

Spécification du pignon d' arbre du moteur
Module	Nombre de dents	Angle de pression	Diamètre du trou	Ratio de réduction .
0.6	12	20 °	3.98	1 / 24,1 / 144,1 / 864
0.6	15	20 °	4.98	1/720,1 / 1062,1 / 1470,1 / 2500,1 / 3000,1 / 3600
0.6	18	20 °	4.98	1 / 17,1 / 61,1 / 104,1 / 212
0.6	24	20 °	4.98	1 / 14,1 / 49,1 / 84,1 / 504
0.6	20	20 °	4.98	1/4

Spécification de la boîte de vitesses
Rapport de réduction	1/4	1/14	1/17	1/24	1/49	1/61	1/84	1/104	1/144	1/212	1/294	1/504	1/642	1/720	1/864	1/1062	1/1470	1/2500
Couple de tolérance nominal ( kg.cm max .)	3	8	8	8	18	18	18	20	20	25	25	30	30	30	30	30	30	30
Couple de tolérance momentanée maximale (kg.cm )	9	24	24	24	54	54	54	60	60	75	75	90	90	90	90	90	90	90
Efficacité	80%	70%	70%	70%	60%	60%	60%	60%	60%	50%	50%	50%	50%	50%	50%	40%	40%	40%
Longueur （L-mm）	32.5	39.2	39.2	39.2	45.9	45.9	45.9	45.9	45.9	52.6	52.6	52.6	52.6	52.6	52.6	59.6	59.6	59.6
Poids （g） Roulements à billes	139	191	191	191	231	231	231	231	231	281	281	281	281	281	281	326	326	326

Spécification de la boîte de vitesses
Rapport de réduction	1/4	1/14	1/17	1/24	1/49	1/61	1/84	1/104	1/144	1/212	1/294	1/504	1/642	1/720	1/864	1/1062	1/1470	1/2500
Couple de tolérance nominal ( kg.cm max .)	3	8	8	8	18	18	18	20	20	25	25	30	30	30	30	30	30	30
Couple de tolérance momentanée maximale (kg.cm )	9	24	24	24	54	54	54	60	60	75	75	90	90	90	90	90	90	90
Efficacité	80%	70%	70%	70%	60%	60%	60%	60%	60%	50%	50%	50%	50%	50%	50%	40%	40%	40%
Longueur （L-mm）	32.5	39.2	39.2	39.2	45.9	45.9	45.9	45.9	45.9	52.6	52.6	52.6	52.6	52.6	52.6	59.6	59.6	59.6
Poids （g） Roulements à billes	139	191	191	191	231	231	231	231	231	281	281	281	281	281	281	326	326	326

Centre de produits

LISTE DE PRODUITS

Boîte de vitesses planétaires de 42 mm

DESCRIPTION DE LA BOIS DE GRANDE DE LA PANÉTAIRE 42 mm

DESCRIPTION DE LA BOIS DE GRANDE DE LA PANÉTAIRE 42 mm

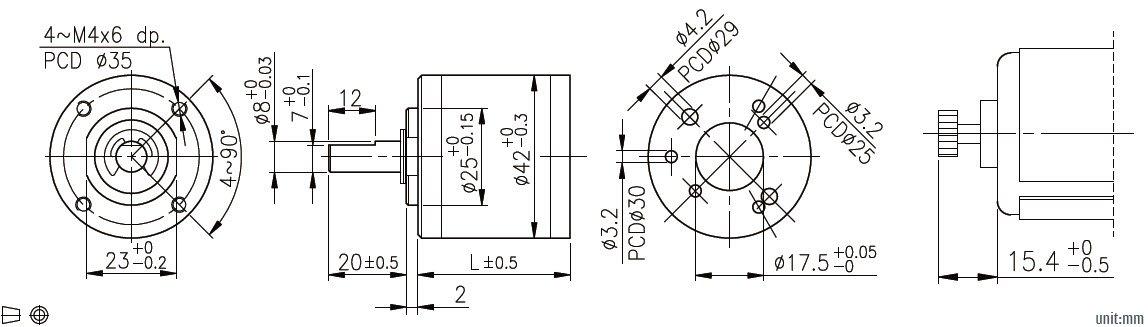

Dimensions mécaniques pour la boîte de vitesses planétaires 42 mm

Dimensions mécaniques pour la boîte de vitesses planétaires 42 mm
