Introduction

Les engrenages constituent l’épine dorsale de nombreux systèmes mécaniques. Vous êtes-vous déjà demandé quel type convient le mieux à votre projet : engrenages droits ou engrenages hélicoïdaux ? Dans cet article, nous explorerons les forces et les faiblesses des deux. Vous apprendrez quel type d'engrenage est le mieux adapté à votre application spécifique.

Comprendre les engrenages droits et hélicoïdaux

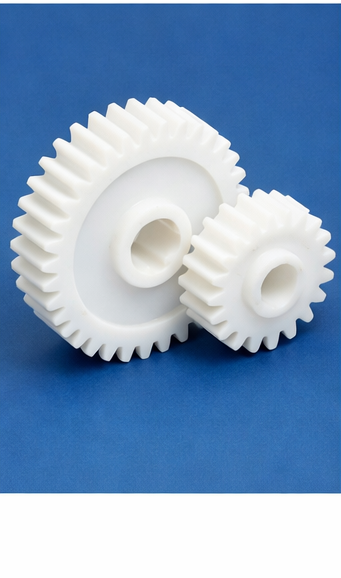

Qu'est-ce qu'un engrenage droit ?

Les engrenages droits sont le type d’engrenage le plus basique et le plus largement utilisé. Ils comportent des dents droites parallèles à l’axe de l’engrenage. Ces engrenages sont considérés comme les modèles d’engrenages les plus simples et, en raison de leur construction simple, ils sont également les plus rentables. Les engrenages droits sont faciles à fabriquer, ce qui les rend idéaux pour de nombreuses industries. Ils sont particulièrement utiles dans les systèmes à vitesse faible à modérée, où l'efficacité, la fiabilité et la simplicité sont les principales considérations.

Caractéristiques clés des engrenages droits :

● Conception des dents : les engrenages droits ont des dents droites qui s'engrènent directement les unes dans les autres, leur permettant de transférer efficacement le couple.

● Transmission de puissance efficace : Les dents s'engrènent de manière simple, ce qui rend le processus de transmission de puissance efficace à des vitesses faibles à modérées.

● Simplicité de fabrication : étant donné que les dents sont droites et que les engrenages sont de conception simple, ils sont relativement faciles et peu coûteux à fabriquer par rapport à d'autres types d'engrenages, tels que les engrenages hélicoïdaux ou les engrenages coniques.

Malgré leurs avantages, les engrenages droits présentent certaines limites :

● Bruit et vibrations : L'engagement direct des dents dans les engrenages droits crée une charge de choc soudaine lorsque chaque dent entre en contact. Cet engagement brusque provoque une quantité importante de bruit et de vibrations, surtout lorsque les engrenages tournent à des vitesses élevées. Cela peut constituer un inconvénient dans les applications où un fonctionnement silencieux est essentiel.

● Capacité de charge limitée : bien que les engrenages droits soient efficaces pour des charges faibles à modérées, leur capacité à gérer des conditions de couple élevé est limitée. Lorsqu’elles sont soumises à de lourdes charges, l’engagement soudain des dents peut provoquer une usure accrue, réduisant ainsi leur durée de vie.

Malgré ces inconvénients, les engrenages droits restent le type d'engrenage le plus largement utilisé dans les applications où la vitesse et le bruit ne sont pas des problèmes critiques. Certaines des utilisations les plus courantes des engrenages droits comprennent :

● Systèmes d'engrenages automobiles : utilisés dans les systèmes de transmission des véhicules pour un transfert de puissance efficace.

● Systèmes de convoyeurs : les engrenages droits sont souvent utilisés dans les mécanismes de convoyeurs qui transportent des matériaux dans les usines ou les entrepôts.

● Horloges et tournevis électriques : ces appareils utilisent des engrenages droits pour transférer efficacement le mouvement lors d'opérations à basse vitesse.

La simplicité des engrenages droits garantit une perte d'énergie minimale, ce qui les rend idéaux pour les applications à vitesse modérée. Cependant, lorsqu’ils sont utilisés dans des applications à grande vitesse, les inconvénients du bruit et des vibrations deviennent plus prononcés.

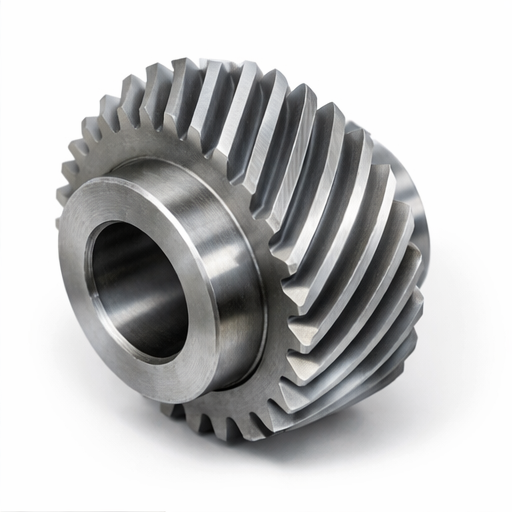

Qu'est-ce qu'un engrenage hélicoïdal ?

Les engrenages hélicoïdaux diffèrent des engrenages droits par la conception de leurs dents. Au lieu d'avoir des dents droites, les engrenages hélicoïdaux comportent des dents taillées selon un angle, généralement compris entre 15° et 30°. Cet angle de dent crée un engagement progressif entre les dents, ce qui entraîne un fonctionnement plus fluide et plus silencieux que celui des engrenages droits. La conception des dents hélicoïdales permet d'engager plusieurs dents simultanément, ce qui contribue à répartir la charge plus uniformément et à réduire les chocs pendant le fonctionnement.

L'un des principaux avantages des engrenages hélicoïdaux est leur capacité à supporter des charges plus élevées que les engrenages droits. L'engagement progressif et la capacité de répartir la charge sur plusieurs dents rendent les engrenages hélicoïdaux plus robustes et mieux adaptés aux applications à couple élevé. Ils sont largement utilisés dans les systèmes où une vitesse élevée, une charge élevée et un fonctionnement fluide sont essentiels.

Caractéristiques clés des engrenages hélicoïdaux :

● Dents inclinées : les dents d'un engrenage hélicoïdal sont inclinées, ce qui leur permet de s'engager progressivement et continuellement, ce qui entraîne moins de bruit et de vibrations.

● Capacité de charge plus élevée : la capacité des engrenages hélicoïdaux à engager plusieurs dents simultanément leur permet de supporter des charges plus élevées et un couple plus élevé que les engrenages droits.

● Fonctionnement plus fluide : L'engagement progressif des dents dans les engrenages hélicoïdaux permet un fonctionnement plus fluide, en particulier à des vitesses plus élevées. Cela entraîne moins d'usure, ce qui rend les engrenages hélicoïdaux plus durables et plus fiables dans les applications exigeantes.

Les engrenages hélicoïdaux sont souvent utilisés dans des applications où la réduction du bruit et la durabilité sont des préoccupations clés, comme dans les machines hautes performances. Certaines utilisations courantes des engrenages hélicoïdaux comprennent :

● Transmissions automobiles hautes performances : les engrenages hélicoïdaux sont couramment utilisés dans les transmissions de véhicules pour leur capacité à gérer des couples élevés et à assurer des changements de vitesse en douceur.

● Machines aérospatiales : l'industrie aéronautique s'appuie sur des engrenages hélicoïdaux pour les systèmes critiques où la précision et le bon fonctionnement sont cruciaux.

● Machines industrielles : les machines CNC et autres équipements industriels de haute précision utilisent souvent des engrenages hélicoïdaux pour des performances fluides et à charge élevée.

En raison de leur conception, les engrenages hélicoïdaux fonctionnent beaucoup plus facilement que les engrenages droits dans des conditions de vitesse et de couple élevés. Leur capacité à répartir la charge sur plusieurs dents réduit également l'usure et augmente la durée de vie du système d'engrenage. Cependant, les engrenages hélicoïdaux sont plus complexes à fabriquer en raison des dents inclinées, ce qui les rend plus coûteux à produire que les engrenages droits.

Comparaison entre les engrenages droits et hélicoïdaux

Principales différences entre les engrenages hélicoïdaux et droits

Conception et engagement des dents

L'une des principales différences entre les engrenages droits et les engrenages hélicoïdaux réside dans la conception de leurs dents. Les engrenages droits ont des dents droites qui s'enclenchent d'un seul coup, ce qui entraîne un impact immédiat lorsque les dents s'engrènent. Cela entraîne des niveaux élevés de vibrations et de bruit à des vitesses plus élevées, ce qui rend les engrenages droits impropres aux applications sensibles au bruit.

En revanche, les engrenages hélicoïdaux ont des dents taillées en biais, ce qui leur permet de s'engager progressivement. Cet engagement progressif conduit à un transfert de puissance plus fluide, ce qui se traduit par une réduction du bruit et des vibrations, notamment à vitesse élevée. L'engagement plus fluide contribue également à réduire l'usure, ce qui prolonge la durée de vie de l'engrenage.

Comparaison de capacité de charge

Les engrenages hélicoïdaux peuvent supporter des charges beaucoup plus élevées que les engrenages droits. La raison en est le rapport de contact plus élevé des engrenages hélicoïdaux, ce qui signifie que davantage de dents sont engagées à un moment donné, ce qui permet de répartir la charge plus uniformément. Cela réduit le risque de défaillance et rend les engrenages hélicoïdaux idéaux pour les applications lourdes.

D’un autre côté, les engrenages droits s’engagent avec moins de dents à la fois, ce qui signifie qu’ils ont un rapport de contact plus faible et sont moins efficaces pour gérer des charges élevées. Même si les engrenages droits conviennent à des charges modérées, ils sont plus susceptibles de subir une usure et une défaillance dans des conditions de service intense.

Efficacité dans la transmission de puissance

En termes d'efficacité, les engrenages droits ont l'avantage à des vitesses inférieures. Grâce à leur engagement direct des dents, les engrenages droits peuvent transmettre la puissance avec un rendement élevé (98 à 99 %). Cependant, cette efficacité diminue considérablement à des vitesses plus élevées, car l’engagement soudain des dents entraîne une augmentation de la friction, du bruit et des vibrations.

En revanche, les engrenages hélicoïdaux fonctionnent avec un rendement légèrement inférieur (96 à 98 %) en raison du frottement de glissement supplémentaire entre les dents inclinées. Malgré cela, les engrenages hélicoïdaux sont plus efficaces à des vitesses plus élevées, où leur capacité à réduire le bruit et les vibrations compense la légère perte d’efficacité.

Comparaison des performances : efficacité, bruit et durabilité

Efficacité

À basse vitesse, les engrenages droits sont plus efficaces en raison du frottement de glissement minimal entre les dents. Il en résulte une meilleure efficacité de transmission de puissance. Cependant, à mesure que la vitesse augmente, les engrenages droits deviennent moins efficaces en raison de l'augmentation de l'impact et de la friction.

En revanche, les engrenages hélicoïdaux sont plus adaptés aux applications à grande vitesse. Bien qu'ils subissent une légère baisse d'efficacité en raison du frottement de glissement, leur fonctionnement fluide et leur répartition de la charge contribuent à maintenir de bonnes performances même à des vitesses plus élevées.

Bruit et vibration

L'une des différences les plus notables entre les engrenages droits et les engrenages hélicoïdaux réside dans leurs caractéristiques sonores et vibratoires. Les engrenages droits génèrent une quantité importante de bruit et de vibrations, en particulier à grande vitesse. L'engagement brusque des dents entraîne des charges de choc, qui créent du bruit et des vibrations pouvant être perturbatrices dans certaines applications.

Les engrenages hélicoïdaux, en revanche, sont beaucoup plus silencieux en raison de leur engagement progressif des dents. L'engrènement lisse des dents réduit les chocs qui se produisent dans les engrenages droits, conduisant à un fonctionnement plus silencieux et à moins de vibrations. Cela fait des engrenages hélicoïdaux le choix préféré pour les environnements sensibles au bruit, comme dans les applications automobiles et aérospatiales.

Durabilité et usure

La durabilité des engrenages hélicoïdaux est supérieure à celle des engrenages droits dans les applications lourdes. Étant donné que les engrenages hélicoïdaux répartissent la charge sur plusieurs dents, ils subissent moins de contraintes et d'usure, ce qui se traduit par une durée de vie plus longue. Ceci est particulièrement important dans les systèmes à couple élevé ou à charge élevée.

Les engrenages droits, cependant, sont plus sujets à l'usure sous des charges lourdes ou fluctuantes en raison de leur rapport de contact plus faible. S’ils conviennent parfaitement aux charges modérées, ils ont tendance à s’user plus rapidement dans des conditions exigeantes.

Contrôle des vibrations

Les engrenages hélicoïdaux excellent dans le contrôle des vibrations grâce à leur fonctionnement plus fluide. L'engagement progressif des dents minimise les charges de choc qui créent des vibrations dans les engrenages droits. Cela rend les engrenages hélicoïdaux plus adaptés aux applications où la réduction des vibrations est essentielle au maintien des performances et de la longévité des machines.

Facteurs de conception et de fabrication

Coût et complexité de fabrication

L’un des principaux avantages des engrenages droits est leur simplicité et leur moindre coût de fabrication. Les engrenages droits sont généralement produits à l'aide d'un simple processus de découpe 2D, ce qui les rend plus rapides et moins chers à produire. Cela fait des engrenages droits une option intéressante pour les applications à faible coût où la vitesse élevée et la réduction du bruit ne sont pas critiques.

En revanche, les engrenages hélicoïdaux nécessitent un processus de découpe 3D plus complexe et un outillage spécialisé en raison des dents inclinées. Le processus de production prend plus de temps et est plus coûteux, ce qui augmente le coût global des engrenages hélicoïdaux. Cependant, les performances et la durabilité supérieures des engrenages hélicoïdaux justifient souvent le coût supplémentaire dans les applications à grande vitesse et à forte charge.

Espace requis

Les engrenages droits ont une conception compacte qui nécessite un espace axial minimal. Cela les rend idéaux pour les applications avec un espace limité ou où la simplicité est une priorité. Les engrenages hélicoïdaux nécessitent cependant plus d'espace axial en raison de la nécessité de butées pour s'adapter à la poussée axiale générée par les dents coudées.

L'espace supplémentaire requis par les engrenages hélicoïdaux peut les rendre moins adaptés aux espaces restreints, mais idéaux pour les applications où les performances sont plus importantes que l'efficacité de l'espace.

Assemblage et entretien

Les engrenages droits sont plus faciles à assembler et à entretenir grâce à leur conception simple. Ils ne nécessitent pas d’alignement précis et peuvent être facilement remplacés en cas de besoin.

Les engrenages hélicoïdaux, en revanche, nécessitent un alignement plus soigné et une plus grande précision lors de l'assemblage. Ils ont également besoin de butées pour gérer la poussée axiale générée par les dents inclinées. En conséquence, les engrenages hélicoïdaux peuvent nécessiter plus d'entretien et de soins lors de l'assemblage, en particulier dans les applications à charge élevée ou à vitesse élevée.

Quand choisir les engrenages droits

Applications idéales

Les engrenages droits conviennent mieux aux applications à vitesse faible à modérée où la rentabilité est une priorité. Ils sont parfaits pour :

● Convoyeurs et systèmes de manutention

● Matériel agricole comme les mélangeuses d'aliments et les vis sans fin

● Appareils électroménagers, notamment machines à laver et mixeurs.

Avantages clés

● Rentable : les engrenages droits sont moins chers à produire et à entretenir.

● Haute efficacité : les engrenages droits excellent à des vitesses inférieures avec une perte d'énergie minimale.

● Simplicité : Ils sont faciles à concevoir, fabriquer et remplacer.

Quand les engrenages droits sont les mieux adaptés

Choisissez les engrenages droits lorsque votre application :

● Ne nécessite pas de fonctionnement silencieux.

● Fonctionne à des vitesses faibles à modérées.

● Nécessite une solution simple et abordable.

Quand choisir des engrenages hélicoïdaux

Applications idéales

Les engrenages hélicoïdaux brillent dans les applications à grande vitesse, à forte charge et sensibles au bruit. Pensez à utiliser des engrenages hélicoïdaux dans :

● Transmissions automobiles pour un fonctionnement fluide et silencieux

● Systèmes aérospatiaux nécessitant une capacité de charge élevée

● Machines CNC et robots industriels, qui nécessitent un fonctionnement précis et silencieux.

Avantages clés

● Fonctionnement plus silencieux : l'engagement progressif des dents réduit le bruit, ce qui les rend adaptés aux environnements sensibles au bruit.

● Plus grande capacité de charge : ils peuvent supporter des charges plus élevées et fonctionnent bien dans les applications lourdes.

● Performances plus fluides : les dents inclinées garantissent moins de vibrations, ce qui conduit à des systèmes d'engrenages plus fiables et plus durables.

Considérations critiques

Sélectionnez des engrenages hélicoïdaux lorsque votre application l'exige :

● Fonctionnement silencieux et fluide à haute vitesse.

● Capacité de charge plus élevée.

● Performance supérieure malgré un coût de fabrication plus élevé.

Règle de décision rapide pour la sélection des vitesses

Comment décider en fonction de la vitesse et de la charge

Conclusion

Dans cet article, nous avons comparé les engrenages hélicoïdaux et les engrenages droits, en soulignant leurs principales différences en termes de performances, de capacité de charge, d'efficacité et de bruit. Les engrenages droits sont économiques et idéaux pour les applications à faible vitesse, tandis que les engrenages hélicoïdaux excellent dans les systèmes à grande vitesse et à forte charge avec un fonctionnement plus silencieux. En fonction de vos besoins spécifiques, choisissez l'équipement qui correspond le mieux à vos exigences. I.CH Motion propose des solutions d'engrenages de haute qualité, garantissant des performances et une fiabilité optimales dans tous les secteurs avec des services d'ingénierie et de support avancés.

FAQ

Q : À quoi servent les engrenages droits ?

R : Les engrenages droits sont couramment utilisés dans les systèmes d'engrenages automobiles, les systèmes de convoyeurs et les machines de base où l'efficacité est cruciale à des vitesses modérées.

Q : En quoi les engrenages hélicoïdaux diffèrent-ils des engrenages droits ?

R : Les engrenages hélicoïdaux ont des dents inclinées pour un fonctionnement plus fluide et plus silencieux, tandis que les engrenages droits ont des dents droites et conviennent mieux aux applications à basse vitesse.

Q : Pourquoi devrais-je choisir des engrenages hélicoïdaux plutôt que des engrenages droits ?

R : Les engrenages hélicoïdaux sont idéaux pour les applications à grande vitesse, à charge élevée et sensibles au bruit en raison de leur capacité de charge supérieure et de leur fonctionnement plus silencieux par rapport aux engrenages droits.

Q : Quels sont les avantages des engrenages droits ?

R : Les engrenages droits sont rentables, faciles à fabriquer et efficaces dans les applications à vitesse faible à modérée, mais ont tendance à produire plus de bruit à des vitesses plus élevées.

Q : Les engrenages hélicoïdaux sont-ils plus chers que les engrenages droits ?

R : Oui, les engrenages hélicoïdaux sont généralement plus chers en raison de leur processus de fabrication complexe, mais ils offrent une capacité de charge plus élevée et un fonctionnement plus silencieux.

Q : Comment puis-je choisir entre les engrenages hélicoïdaux et les engrenages droits ?

R : Choisissez des engrenages droits pour les applications à basse vitesse et des engrenages hélicoïdaux pour les environnements à grande vitesse, à charge élevée ou sensibles au bruit.
