Les engrenages hélicoïdaux fonctionnent de manière fluide et silencieuse.
Mais le silence signifie-t-il moins d'entretien ? La lubrification est une question cruciale pour les engrenages hélicoïdaux.
Il contrôle la friction, la chaleur et la fiabilité à long terme. Dans cet article, vous apprendrez quand une lubrification est requise, comment elle fonctionne et ce qui se passe en cas de panne.

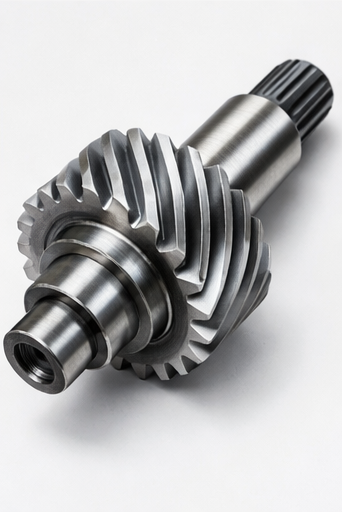

Les engrenages hélicoïdaux sont caractérisés par des dents taillées selon un angle par rapport à l'axe de l'engrenage. Cette géométrie inclinée permet aux dents de s'engager progressivement sur toute la largeur de la face, ce qui réduit la charge d'impact et améliore la douceur lors de la transmission de puissance. Comme le couple est transféré progressivement plutôt que brusquement, les vibrations et le bruit sont considérablement réduits par rapport aux conceptions à dents droites.
Cependant, la même géométrie angulaire introduit une composante de glissement continue lors du maillage. Contrairement aux engrenages droits, où le contact près de la ligne de pas est dominé par le mouvement de roulement, les engrenages hélicoïdaux glissent le long de la majeure partie du flanc de la dent, de l'entrée à la sortie. Ce glissement se produit en fonctionnement normal, même lorsque l'alignement, la charge et l'installation sont corrects.
Le contact glissant génère inévitablement une friction, et la friction convertit l'énergie mécanique en chaleur. À mesure que la vitesse de rotation augmente, la vitesse de glissement augmente en conséquence, ce qui intensifie la génération de chaleur à la surface de la dent. Le glissement ne pouvant être éliminé dans les engrenages hélicoïdaux, la lubrification devient essentielle. Le lubrifiant doit former un film stable qui sépare les surfaces métalliques dans des conditions de roulement et de glissement. Sans cette séparation, les aspérités microscopiques de la surface interagissent directement, conduisant à une usure rapide, même sous des charges modérées.
L’un des principaux avantages des engrenages hélicoïdaux est leur capacité à répartir la charge sur plusieurs dents simultanément. Cette caractéristique de partage de charge réduit les contraintes maximales sur les dents individuelles et améliore la durabilité globale. Par rapport aux engrenages droits, la concentration de contraintes à chaque point de contact est plus faible, ce qui permet une capacité de charge plus élevée.
Dans le même temps, la durée de contact pour chaque dent augmente. Étant donné que plusieurs dents restent engagées sur un arc de rotation plus long, chaque dent reste sous charge pendant une période plus longue. Ce temps de contact prolongé augmente les contraintes de surface cumulées et impose des exigences plus élevées en matière de performances de lubrification.
Pour maintenir la séparation entre les surfaces de contact, le film lubrifiant doit rester stable sur toute la zone de contact. La stabilité du film dépend de la viscosité du lubrifiant, de la pression de contact et de la vitesse de glissement relative. Si la viscosité est trop faible, le film s'effondre sous la charge. Si l’approvisionnement en pétrole est irrégulier, la famine survient. Dans les deux cas, la fatigue de surface commence sous la surface visible et progresse rapidement une fois initiée.
Un fonctionnement silencieux conduit souvent à des hypothèses erronées sur les contraintes des engrenages. Les engrenages hélicoïdaux produisent moins de bruit que les engrenages droits, ce qui peut masquer les premiers signes de dégradation de la surface. De nombreux opérateurs associent un faible bruit à une faible usure, mais cette relation ne s'applique pas aux systèmes à engrenages hélicoïdaux.
La vitesse de glissement est le principal facteur caché de la demande de lubrification. À mesure que la vitesse, le couple et l’angle d’hélice augmentent, la vitesse de glissement augmente et la génération de chaleur par friction s’accélère. Les dommages commencent généralement au niveau microscopique et progressent silencieusement. Au moment où le bruit ou les vibrations deviennent perceptibles, les dommages superficiels sont souvent déjà avancés. C'est pourquoi la demande de lubrification pour les engrenages hélicoïdaux est plus élevée que ce à quoi de nombreux utilisateurs s'attendaient initialement.
Dans les applications industrielles réelles, les engrenages hélicoïdaux nécessitent une lubrification dans la plupart des conditions de fonctionnement. La lubrification est essentielle lorsque les engrenages fonctionnent dans des boîtiers fermés, lorsque la vitesse tangentielle atteint des niveaux moyens ou élevés et lorsque les charges sont continues plutôt qu'intermittentes. Ces conditions représentent la majorité des systèmes d’engrenages industriels.
Les concepteurs d'engrenages supposent la présence de lubrification lors de la sélection de la géométrie des dents, de la finition de surface et des matériaux. Le fonctionnement d'engrenages hélicoïdaux sans lubrification viole ces hypothèses de conception et augmente considérablement le risque de défaillance prématurée. Pour cette raison, la lubrification doit être considérée comme une exigence fonctionnelle plutôt qu’un entretien facultatif.
Certaines conditions de fonctionnement augmentent fortement la demande de lubrification. Des températures de fonctionnement élevées réduisent la viscosité du lubrifiant, ce qui affaiblit le film d'huile et limite sa capacité à supporter les contraintes de contact. Les cycles de service longs empêchent une récupération adéquate du refroidissement, permettant ainsi à la chaleur de s'accumuler dans l'engrenage. Les systèmes de transmission de précision amplifient encore l'impact de la qualité de la lubrification, car même une usure mineure de la surface peut affecter le jeu, l'efficacité et la précision de positionnement.
Dans ces situations, la qualité de la lubrification contrôle directement la stabilité des performances. Une mauvaise lubrification entraîne une usure accélérée, une perte d’efficacité et une augmentation des vibrations, même lorsque les engrenages sont correctement alignés et fabriqués selon les spécifications.
La lubrification minimale est limitée à des scénarios spécifiques et contrôlés, tels qu'un fonctionnement à très basse vitesse, des charges légères et prévisibles et un mouvement intermittent avec des périodes de refroidissement suffisantes. Même dans ces cas, l'usure persiste et la durée de vie est réduite par rapport aux systèmes entièrement lubrifiés.
Le choix d’une lubrification minimale représente un compromis technique. Cela simplifie la maintenance à court terme mais augmente les coûts de remplacement à long terme. Pour la plupart des applications industrielles, ce compromis n’est pas justifié.
L’une des principales fonctions de la lubrification est de réduire la friction entre les dents accouplées. Une friction plus faible réduit directement la génération de chaleur au niveau de la surface de contact. Dans les engrenages hélicoïdaux, la chaleur provient des effets combinés du mouvement de roulement et de glissement, qui s'intensifient à mesure que la vitesse augmente.
À mesure que la température augmente, la viscosité du lubrifiant diminue. Une fois que la viscosité descend en dessous d’un seuil critique, la résistance du film diminue et la séparation des surfaces ne peut plus être maintenue. Une lubrification efficace réduit non seulement la friction, mais évacue également la chaleur de la zone de contact, ce qui devient de plus en plus important dans les applications à grande vitesse ou à forte charge.
Une lubrification insuffisante entraîne des modes de défaillance prévisibles et bien documentés. Les éraflures se produisent lorsque des surfaces métalliques se soudent brièvement et se déchirent, laissant des stries le long du flanc de la dent. Les micropiqûres se développent à partir d'une fatigue répétée de la surface, formant de petites piqûres qui se développent sous une contrainte cyclique. Les macropittings résultent de la propagation de fissures souterraines et provoquent une perte de matière visible.
Tous ces mécanismes de dommages s’accélèrent lorsque la lubrification est insuffisante. Une lubrification adéquate retarde leur apparition et ralentit leur progression, prolongeant ainsi la durée de vie des engrenages.
La qualité de la lubrification a un impact direct et mesurable sur la fiabilité des engrenages. Un système bien lubrifié peut tolérer des désalignements mineurs, des variations de charge et des fluctuations thermiques. En revanche, un système mal lubrifié peut tomber en panne rapidement même lorsque l'alignement et l'installation sont corrects.
Pour cette raison, la lubrification doit être traitée comme un paramètre de conception plutôt que comme une tâche de maintenance de routine. Les décisions concernant la méthode de lubrification, la viscosité et la stratégie de surveillance influencent directement la fiabilité du système.
La lubrification à la graisse convient aux systèmes à faible vitesse et à faible charge, y compris les engrenages ouverts et les entraînements intermittents. La graisse adhère bien aux surfaces dentaires et assure l’étanchéité contre la contamination, ce qui la rend attrayante dans les environnements exposés.
Cependant, la graisse dissipe mal la chaleur et se dégrade sous l’effet d’un mouvement continu. À des vitesses plus élevées, la température augmente rapidement et la graisse perd ses propriétés protectrices. Le surgraissage augmente encore la traînée visqueuse, réduit l'efficacité et accélère l'accumulation thermique.
La lubrification par barbotage repose sur des engrenages rotatifs pour distribuer l'huile dans un boîtier fermé. Cette méthode nécessite une vitesse de fonctionnement minimale pour être efficace et dépend fortement d'un contrôle correct du niveau d'huile. L’excès de pétrole augmente les pertes de barattage, tandis que le manque de pétrole conduit à la famine.
À mesure que la vitesse augmente, la température de l'huile augmente et la viscosité diminue. Dans de nombreux cas, des fonctionnalités de refroidissement supplémentaires sont nécessaires pour maintenir des conditions de fonctionnement stables. La lubrification par barbotage reste courante mais présente des limites claires à des vitesses et des charges plus élevées.
Les systèmes de lubrification forcée fournissent de l'huile directement dans l'engrenage en utilisant des méthodes de goutte, de pulvérisation ou de brouillard d'huile. Ces systèmes prennent en charge les engrenages hélicoïdaux à grande vitesse en fournissant une lubrification contrôlée et un refroidissement actif. La filtration et la régulation de la température améliorent encore la stabilité et la fiabilité.
Bien que la complexité du système et les coûts augmentent, la circulation forcée de l'huile offre le plus haut niveau de protection et de cohérence des performances pour les applications exigeantes.
Méthode de lubrification | Vitesse appropriée | Capacité de charge | Capacité de refroidissement | Applications typiques |
Lubrification à la graisse | Faible vitesse | Charge légère | Faible | Engrenages ouverts, entraînements intermittents |
Lubrification par barbotage | Vitesse moyenne | Charge moyenne | Modéré | Boîtes de vitesses fermées |
Circulation d'huile forcée | Grande vitesse | Charge lourde | Haut | Systèmes à grande vitesse et précision |
La sélection de la viscosité détermine la résistance du film lubrifiant et l'efficacité énergétique. Les huiles à faible viscosité réduisent la traînée visqueuse et améliorent l'efficacité, tandis que les huiles à viscosité plus élevée améliorent la protection des surfaces sous de lourdes charges. Le bon choix équilibre ces exigences concurrentes en fonction de la vitesse de fonctionnement, de la charge et de la température.
La sélection d'une viscosité inappropriée entraîne soit une usure excessive, soit une perte de puissance inutile, ce qui réduit les performances du système.
État de fonctionnement | Viscosité recommandée | Considération clé |
Faible vitesse, charge légère | Huile à faible viscosité | Réduire les pertes de traînée |
Vitesse moyenne, charge constante | Huile à viscosité moyenne | Équilibrer protection et efficacité |
Haute vitesse, charge lourde | Huile à haute viscosité | Maintenir la résistance du film |
Haute température | Huile stable en température | Prévenir la dégradation de la viscosité |
Les lubrifiants se dégradent pendant le fonctionnement en raison de l'oxydation, du stress thermique et de l'épuisement des additifs. L’inspection visuelle seule ne peut pas détecter ces changements. L'analyse de l'huile fournit un aperçu des changements de viscosité, de la contamination et de l'état des additifs, permettant ainsi une maintenance prédictive.
La surveillance conditionnelle améliore la fiabilité et réduit les temps d'arrêt imprévus par rapport aux intervalles de maintenance fixes.
Les particules solides provoquent une usure abrasive, tandis que l'eau favorise la corrosion et la dégradation chimique des lubrifiants. La contamination accélère la dégradation du lubrifiant et réduit la durée de vie des engrenages. Une filtration et une étanchéité efficaces sont essentielles pour maintenir l’intégrité du lubrifiant et une protection constante.
La lubrification réduit les pertes par frottement mais introduit une résistance visqueuse. Une sélection appropriée minimise les pertes totales et améliore l’efficacité énergétique. Un mauvais choix augmente la production de chaleur et la consommation d’énergie, augmentant ainsi les coûts d’exploitation au fil du temps.
La lubrification adoucit l'engagement des dents et réduit la transmission des vibrations à travers le système d'engrenage. Des vibrations plus faibles entraînent une réduction du bruit et des charges sur les roulements. Les performances acoustiques reflètent souvent la qualité et la cohérence de la lubrification.
La lubrification fonctionne comme une mesure d'ingénierie préventive. Il prolonge la durée de vie, réduit les temps d'arrêt et diminue la fréquence de remplacement. Une lubrification inadéquate augmente le coût total de possession et entraîne une défaillance précoce du système.
État de lubrification | Niveau de friction | Bruit | Taux d'usure | Durée de vie |
Une bonne lubrification | Faible | Faible | Minimal | Long |
Sous-lubrifié | Haut | Soulèvement | Rapide | Court |
Trop lubrifié | Modéré | Écurie | Modéré | Réduit |
De nombreux systèmes continuent d'utiliser des lubrifiants familiers même si les conditions de fonctionnement évoluent. La vitesse, la charge et la température augmentent souvent avec le temps, tandis que la stratégie de lubrification reste inchangée. Cette inadéquation crée des risques inutiles et accélère l’usure.
Chaque méthode de lubrification a des limites de fonctionnement définies. La graisse échoue à grande vitesse, tandis que la lubrification par bain d'huile peine à fonctionner dans des conditions de température extrêmes. L’application d’une méthode en dehors de sa plage prévue entraîne une dégradation et un échec rapides.
Les lubrifiants vieillissent même sans contamination visible. Les additifs s’épuisent et la viscosité change avec le temps. L'huile usagée peut sembler normale mais n'offre plus une protection adéquate, laissant les engrenages vulnérables à des dommages accélérés.
Dans la plupart des applications réelles, les engrenages hélicoïdaux nécessitent une lubrification.
Une lubrification adéquate réduit la friction, contrôle la chaleur et prévient les dommages aux surfaces.
Il contribue également à maintenir l'efficacité, un faible bruit et une longue durée de vie. Cela fait de la lubrification une nécessité de conception et non une maintenance facultative. I.CH Motion propose des produits de mouvement fiables conçus pour une durabilité et des performances stables, aidant ainsi les clients à réduire les risques et à améliorer la valeur à long terme.
R : Oui. Les engrenages hélicoïdaux nécessitent une lubrification dans la plupart des systèmes industriels pour gérer le contact glissant, contrôler la chaleur et prévenir une usure prématurée.
R : Les engrenages hélicoïdaux génèrent une friction de glissement le long de la face de la dent, ce qui augmente la chaleur et rend la lubrification plus critique que pour les engrenages droits.
R : Les engrenages hélicoïdaux peuvent fonctionner brièvement à très basse vitesse sans lubrification, mais l'usure augmente et la durée de vie est réduite.
R : Une mauvaise lubrification entraîne des éraflures, des piqûres, un bruit plus élevé, une efficacité moindre et une défaillance précoce des engrenages hélicoïdaux.
R : Les engrenages hélicoïdaux des boîtes de vitesses fermées sont généralement lubrifiés à l'aide de systèmes à bain d'huile ou à circulation d'huile forcée.
R : La lubrification à la graisse fonctionne pour les engrenages hélicoïdaux à faible vitesse et sous faible charge, mais elle ne convient pas au fonctionnement à grande vitesse.
