Moteur à courant continu sans balais à rotor externe

• Numéro de pièce du fabricant: D425
• Type de moteur: moteur à courant continu du rotor extérieur
• Taille du cadre: moteur BLDC de rotor extérieur 42 mm
• Vitesse du moteur BLDC életrique: 4840 tr / min
• Type d'arbre: arbre unique ou arbre double
• Application: moteur du rotor
Quantité:
enquête Ajouter au panier

  • D425 (42 mm) - 4840 tr / min, 8 pôles

  • I.CH

Comparé au moteur du rotor intérieur, le moteur plat sans balais de rotor extérieur a une structure plus compacte et une ondulation de couple plus faible.
Sous le même volume, le moteur extérieur sans balais de brosse sortira un couple plus élevé que le moteur du rotor intérieur. Le moteur à courant continu du rotor extérieur de 42 mm peut être appliqué sur le robot, l'AGV, le tourniquet, la cafetière, etc.
Spécification électrique
Modèle Résistance Tension nominale Courant Nombre de pôles
 Vitesse nominale Couple nominal Couple de pointe Moment constant Longueur Lester
Ohm VDC A RPM N. CM N. CM N. CM / A MM Kg
D425-01332 0.56 24 3.26 16 4840 13 39 3.69 27 150
* Remarque: nous pouvons personnaliser la vitesse spéciale, la tension, la taille assemblée.

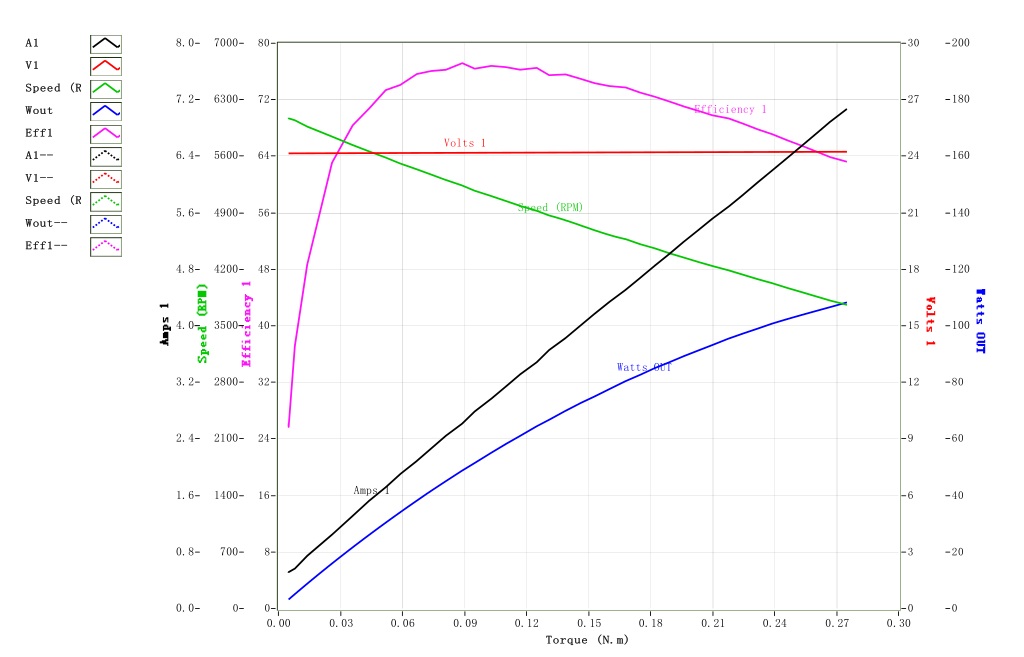

Caractéristiques du moteur
电机 曲线

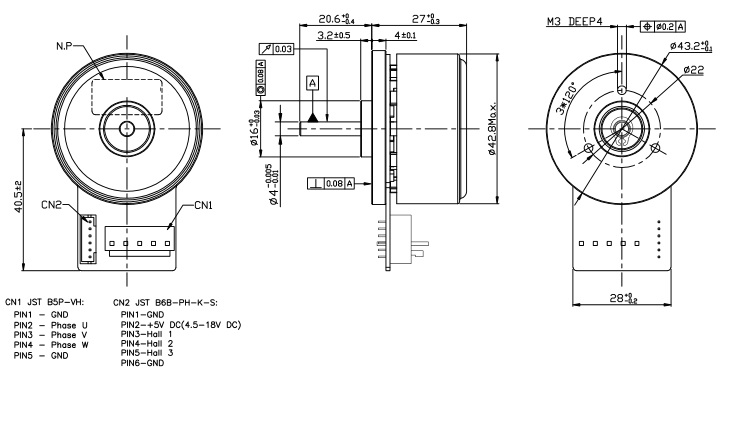

Dimensions mécaniques
尺寸图

Schéma de câblage
接线图Connexion Hall

Personnalisé Arbre
Rond, cut, croix percée, clé, fil ou creux
arbre

Moteur sans balais avec encodeur
Selon l'exigence du client

encodeur1

Moteur d'engrenage sans balais
Moteur sans balais de boîte de vitesses planétaires ， Motor sans balais de vitesses à éperon

圆型 减速 混合步进 8hy 系列

Connecteur
Molex, Harwin, Tyco / Amp, JST, etc..

connecteur


Les fils de plomb et les câbles
Longueurs spéciales, tuyau de protection

fils
Fiche technique complète
D425-01332e.pdf
