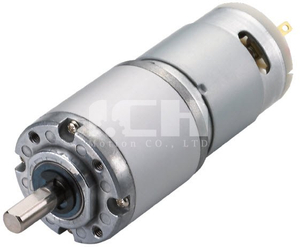

D323-3A (32 mm)
I.CH
La réduction à engrenages planétaires de 27 mm intègre un engrenage planétaire de 32 mm avec un rapport de démultiplication de 1:3,7 à 1:1012. Il constitue une solution idéale pour les applications de réducteurs planétaires électriques nécessitant un espace d'installation limité, tout en exigeant une faible vitesse et un couple élevé.
| Spécification du moteur de la boîte de vitesses | ||||||||||||||||||||
| Taper | Rapport | 1: 3.7 | 1: 5 | 1:16 | 1:19 | 1:27 | 1:51 | 1:79 | 1: 100 | 1: 139 | 1: 190 | 1: 253 | 1: 305 | 1: 352 | 1: 408 | 1: 516 | 1: 596 | 1: 721 | 1: 1012 | |
| D323 | Couple nominal | kg.cm | 0.4 | 0.5 | 1.5 | 1.8 | 2.5 | 3.5 | 6 | 8 | 12 | 14 | 18 | 24 | 28 | 34 | 38 | 45 | 45 | 45 |
| Vitesse nominale | RPM | 1600 | 1300 | 380 | 320 | 220 | 120 | 76 | 59 | 51 | 32 | 24 | 20 | 17 | 15 | 12 | 10 | 8 | 6 | |
| Boîte de vitesse | Couple instantané | Kg.cm | 15 | 30 | 45 | 60 | ||||||||||||||
| Couple admissible | Kg.cm | 10 | 20 | 30 | 40 | |||||||||||||||

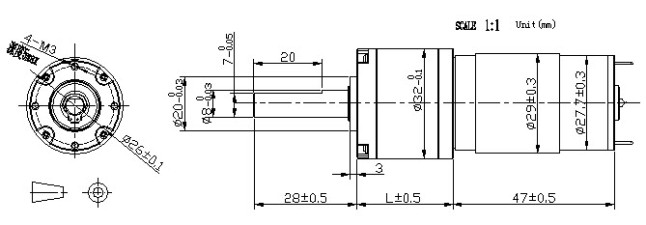

| Longueur | MM | 28 | 37.5 | 47 | 56.5 | |||||||||||||||
| Contrecoup | O | 0.7 | 0.8 | 1 | 1 | |||||||||||||||
| Poids | g | 133 | 162 | 190 | 218 | |||||||||||||||
La réduction à engrenages planétaires de 27 mm intègre un engrenage planétaire de 32 mm avec un rapport de démultiplication de 1:3,7 à 1:1012. Il constitue une solution idéale pour les applications de réducteurs planétaires électriques nécessitant un espace d'installation limité, tout en exigeant une faible vitesse et un couple élevé.
| Spécification du moteur de la boîte de vitesses | ||||||||||||||||||||
| Taper | Rapport | 1: 3.7 | 1: 5 | 1:16 | 1:19 | 1:27 | 1:51 | 1:79 | 1: 100 | 1: 139 | 1: 190 | 1: 253 | 1: 305 | 1: 352 | 1: 408 | 1: 516 | 1: 596 | 1: 721 | 1: 1012 | |
| D323 | Couple nominal | kg.cm | 0.4 | 0.5 | 1.5 | 1.8 | 2.5 | 3.5 | 6 | 8 | 12 | 14 | 18 | 24 | 28 | 34 | 38 | 45 | 45 | 45 |
| Vitesse nominale | RPM | 1600 | 1300 | 380 | 320 | 220 | 120 | 76 | 59 | 51 | 32 | 24 | 20 | 17 | 15 | 12 | 10 | 8 | 6 | |
| Boîte de vitesse | Couple instantané | Kg.cm | 15 | 30 | 45 | 60 | ||||||||||||||
| Couple admissible | Kg.cm | 10 | 20 | 30 | 40 | |||||||||||||||
| Longueur | MM | 28 | 37.5 | 47 | 56.5 | |||||||||||||||
| Contrecoup | O | 0.7 | 0.8 | 1 | 1 | |||||||||||||||
| Poids | g | 133 | 162 | 190 | 218 | |||||||||||||||
