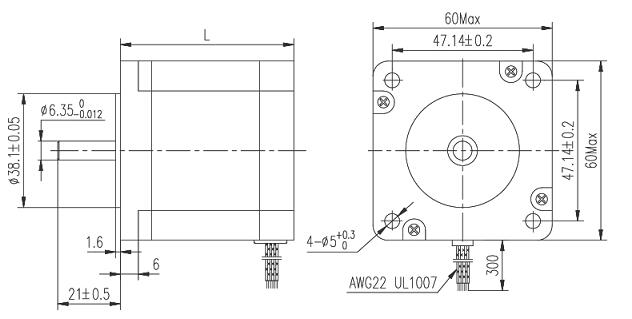

H606 (60 mm) - 1,2 ° par étape, 3 phases
I.CH
Nema 24 Stepping Motor
| Spécification électrique | |||||||||

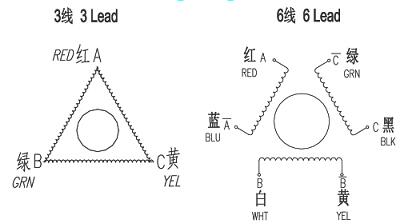

| Modèle de série | Angle de pas (o) | L (mm) | Courant nominal (a) | Phase La résistance (Ω) | Phase Inductance (MH) | Couple de maintien (N.CM) | Couple de détente (N.CM) | Conduire Fil (NON.) | Moteur Lester ( g) |
| H606-08035 | 1.2 | 54 | 3.5 | 0.8 | 1.8 | 80 | 3.5 | 3 | 580 |
| H606-08046 | 1.2 | 54 | 4.6 | 0.5 | 0.8 | 80 | 3.5 | 3 | 580 |
| H606-11035 | 1.2 | 64 | 3.5 | 1.0 | 2.5 | 110 | 5.0 | 3 | 850 |
| H606-11046 | 1.2 | 64 | 4.6 | 0.7 | 1.2 | 110 | 5.0 | 3 | 850 |
| H606-13035 | 1.2 | 76 | 3.5 | 1.2 | 3.2 | 130 | 6.5 | 3 | 1150 |
| H606-13046 | 1.2 | 76 | 4.6 | 0.8 | 1.5 | 130 | 6.5 | 3 | 1150 |
| H606-16035 | 1.2 | 90 | 3.5 | 1.5 | 4.5 | 160 | 8 | 3 | 1400 |
| H606-16046 | 1.2 | 90 | 4.6 | 1.0 | 2.5 | 160 | 8 | 3 | 1400 |

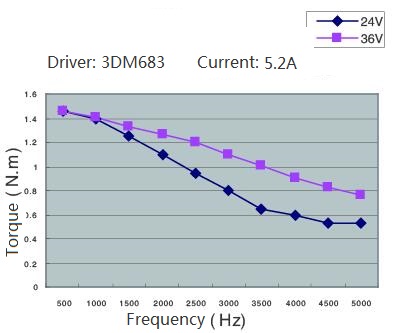

| Tirez la courbe de couple |
MAQUETTE: H606-13046 Courant: 4.6a Étape complète  |
| Spécification électrique | |||||||||
| Modèle de série | Angle de pas (o) | L (mm) | Courant nominal (a) | Phase La résistance (Ω) | Phase Inductance (MH) | Couple de maintien (N.CM) | Couple de détente (N.CM) | Conduire Fil (NON.) | Moteur Lester ( g) |
| H606-08035 | 1.2 | 54 | 3.5 | 0.8 | 1.8 | 80 | 3.5 | 3 | 580 |
| H606-08046 | 1.2 | 54 | 4.6 | 0.5 | 0.8 | 80 | 3.5 | 3 | 580 |
| H606-11035 | 1.2 | 64 | 3.5 | 1.0 | 2.5 | 110 | 5.0 | 3 | 850 |
| H606-11046 | 1.2 | 64 | 4.6 | 0.7 | 1.2 | 110 | 5.0 | 3 | 850 |
| H606-13035 | 1.2 | 76 | 3.5 | 1.2 | 3.2 | 130 | 6.5 | 3 | 1150 |
| H606-13046 | 1.2 | 76 | 4.6 | 0.8 | 1.5 | 130 | 6.5 | 3 | 1150 |
| H606-16035 | 1.2 | 90 | 3.5 | 1.5 | 4.5 | 160 | 8 | 3 | 1400 |
| H606-16046 | 1.2 | 90 | 4.6 | 1.0 | 2.5 | 160 | 8 | 3 | 1400 |
| Tirez la courbe de couple |
MAQUETTE: H606-13046 Courant: 4.6a Étape complète |
