H601 (60 mm) - 1,8 ° par étape, 2 phases
I.CH
Nema 24 Stepping Motor
| Spécification électrique | |||||||||
| Modèle de série | Angle de pas (o) | L (mm) | Courant nominal (a) | Phase La résistance (Ω) | Phase Inductance (MH) | Couple de maintien (N.CM) | Couple de détente (N.CM) | Conduire Fil (NON.) | Moteur Lester ( g) |
| H601-07520 | 1.8 | 41 | 2.0 | 1.2 | 2.5 | 75 | 3.0 | 4 | 500 |
| H601-08525 | 1.8 | 45 | 2.5 | 1.0 | 2.2 | 85 | 3.5 | 4 | 550 |
| H601-14025 | 1.8 | 51 | 2.5 | 1.2 | 3.2 | 140 | 4.0 | 4 | 580 |
| H601-16025 | 1.8 | 56 | 2.5 | 1.3 | 4.2 | 160 | 4.0 | 4 | 580 |
| H601-16030 | 1.8 | 56 | 3.0 | 0.8 | 2.4 | 160 | 4.0 | 4 | 580 |
| H601-16042 | 1.8 | 56 | 4.2 | 0.4 | 1.2 | 160 | 4.0 | 4 | 580 |
| H601-18025 | 1.8 | 64 | 2.5 | 1.5 | 4.5 | 180 | 5.0 | 4 | 850 |
| H601-18030 | 1.8 | 64 | 3.0 | 0.8 | 2.3 | 180 | 5.0 | 4 | 850 |
| H601-18042 | 1.8 | 64 | 4.2 | 0.55 | 1.2 | 180 | 5.0 | 4 | 850 |
| H601-22025 | 1.8 | 76 | 2.5 | 1.8 | 6.5 | 220 | 7.0 | 4 | 1150 |
| H601-22030 | 1.8 | 76 | 3.0 | 1.0 | 3.5 | 220 | 7.0 | 4 | 1150 |
| H601-22042 | 1.8 | 76 | 4.2 | 0.6 | 1.8 | 220 | 7.2 | 4 | 1150 |
| H601-26030 | 1.8 | 90 | 3.0 | 1.4 | 5.5 | 260 | 12 | 4 | 1400 |
| H601-26042 | 1.8 | 90 | 4.2 | 0.8 | 3.0 | 260 | 12 | 4 | 1400 |
| Tirez la courbe de couple |

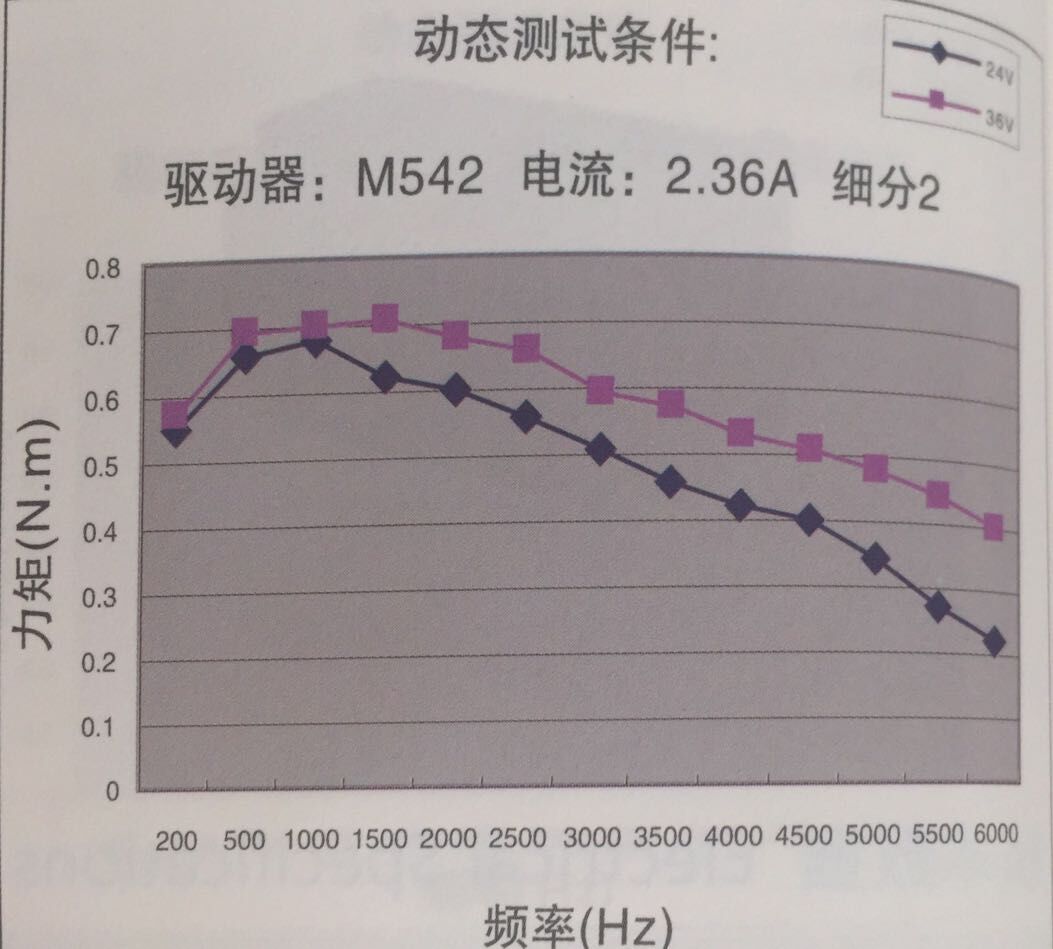

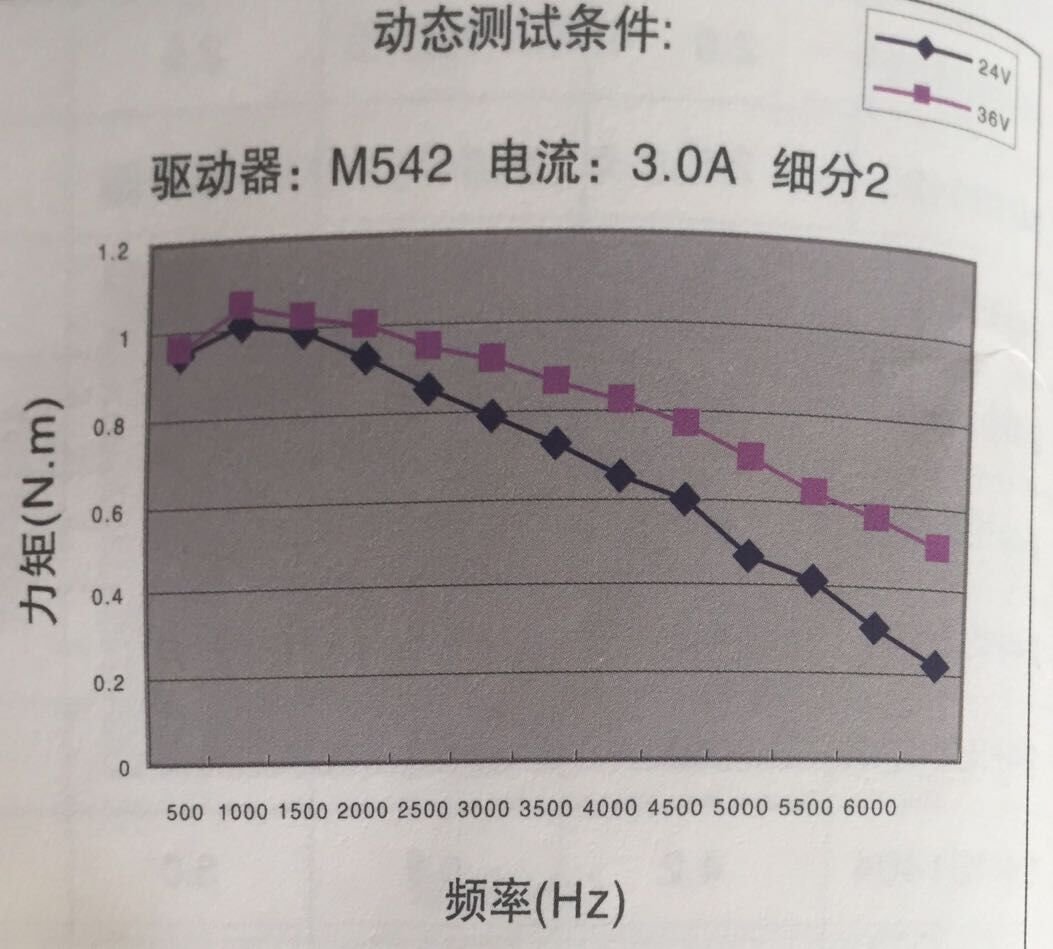

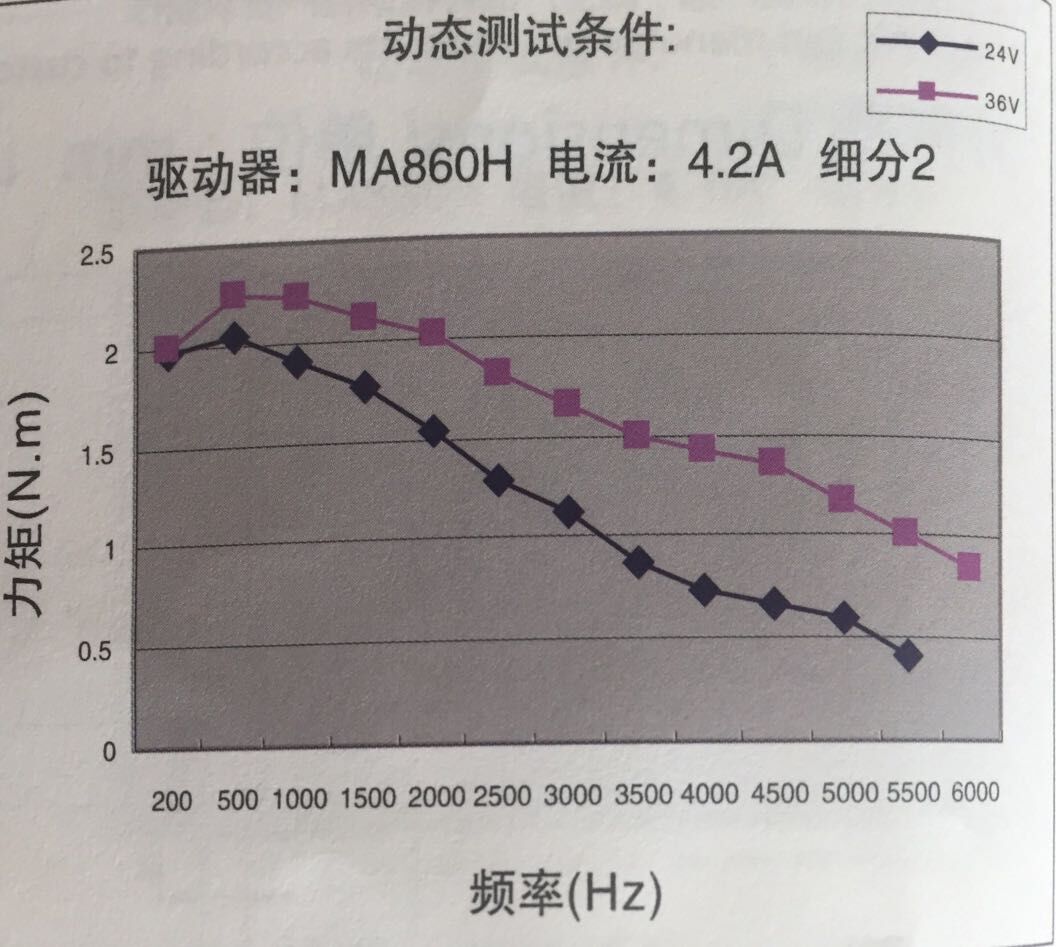

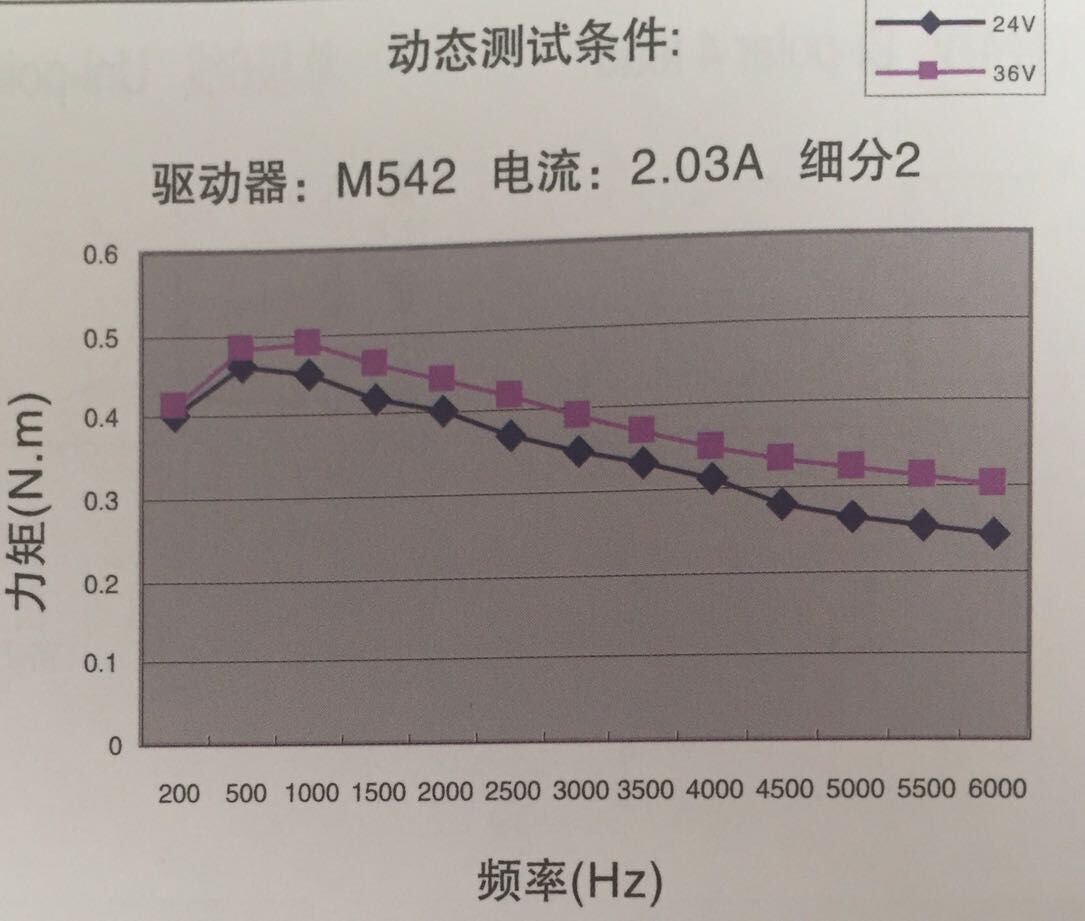

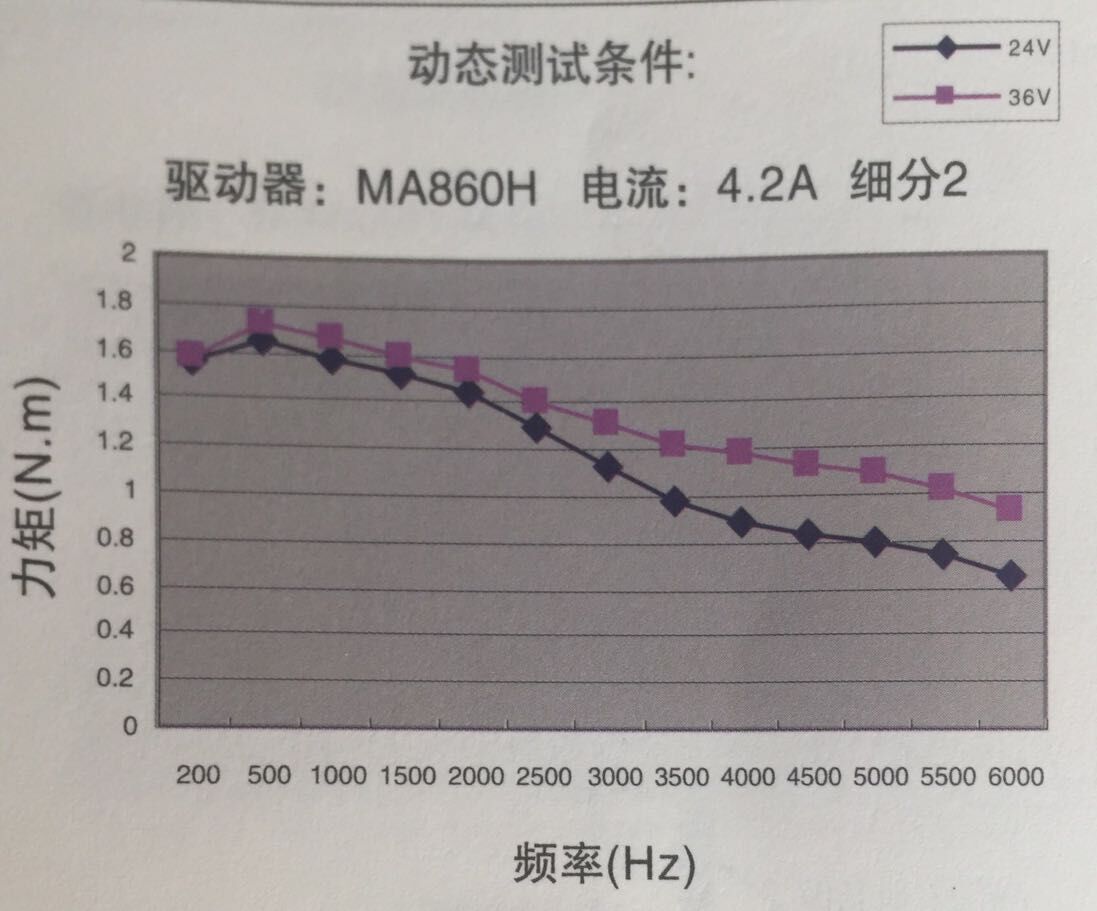

MAQUETTE: H601-07520 Courant: 2.03A TENSION: 24v / 36vdc Étape complète  MAQUETTE: H601-08525 Courant: 2.36a Tension: 24 V / 36 VDC Étape complète  MAQUETTE: H601-16030 Courant: 3.0a Tension: 24 V / 36 VDC Étape complète  MAQUETTE: H601-22042 Courant: 4.2a Tension: 24 V / 36 VDC Étape complète  MAQUETTE: H601-26042 Courant: 4.2a Tension: 24 V / 36 VDC Étape complète  |
