H862 (86 mm) - 0,9 ° par étape, 4phases
I.CH
Nema 34 Stepping Motor
| Spécification électrique | |||||||||
| Modèle de série | Angle de pas (o) | L (mm) | Courant nominal (a) | Phase La résistance (Ω) | Phase Inductance (MH) | Couple de maintien (N.CM) | Couple de détente (N.CM) | Conduire Fil (NON.) | Moteur Lester ( kg) |
| H862-20040 | 0.9 | 66 | 4.0 | 0.6 | 1.6 | 200 | 5.0 | 8 | 2.0 |
| H862-20050 | 0.9 | 66 | 5.0 | 0.4 | 1.0 | 200 | 5.0 | 8 | 2.0 |
| H862-20027 | 0.9 | 66 | 2.7 | 1.2 | 3.5 | 200 | 5.0 | 8 | 2.0 |
| H862-27040 | 0.9 | 78 | 4.0 | 0.7 | 3.0 | 270 | 5.8 | 8 | 2.5 |
| H862-27050 | 0.9 | 78 | 5.0 | 0.5 | 1.8 | 270 | 5.8 | 8 | 2.5 |
| H862-27027 | 0.9 | 78 | 2.7 | 1.6 | 5.6 | 270 | 5.8 | 8 | 2.5 |
| H862-45040 | 0.9 | 98 | 4.0 | 0.98 | 4.1 | 450 | 8.5 | 8 | 3.0 |
| H862-45050 | 0.9 | 98 | 5.0 | 0.65 | 2.4 | 450 | 8.5 | 8 | 3.0 |
| H862-45027 | 0.9 | 98 | 2.7 | 1.9 | 8.6 | 450 | 8.5 | 8 | 3.0 |
| H862-52040 | 0.9 | 114 | 4.0 | 1.1 | 5.5 | 520 | 11.0 | 8 | 3.5 |
| H862-52050 | 0.9 | 114 | 5.0 | 0.75 | 3.2 | 520 | 11.0 | 8 | 3.5 |
| H862-52027 | 0.9 | 114 | 2.7 | 2.0 | 11.5 | 520 | 11.0 | 8 | 3.5 |
| H862-58040 | 0.9 | 126 | 4.0 | 1.3 | 5.8 | 580 | 16.5 | 8 | 1.8 |
| H862-58050 | 0.9 | 126 | 5.0 | 0.85 | 3.4 | 580 | 16.5 | 8 | 1.8 |
| H862-58027 | 0.9 | 126 | 2.7 | 2.5 | 12.5 | 580 | 16.5 | 8 | 1.8 |
| H862-78040 | 0.9 | 150 | 4.0 | 1.4 | 9.2 | 780 | 20.5 | 8 | 4.2 |
| H862-78050 | 0.9 | 150 | 5.0 | 0.9 | 5.2 | 780 | 20.5 | 8 | 4.2 |
| H862-78027 | 0.9 | 150 | 2.7 | 2.9 | 17.5 | 780 | 20.5 | 8 | 4.2 |

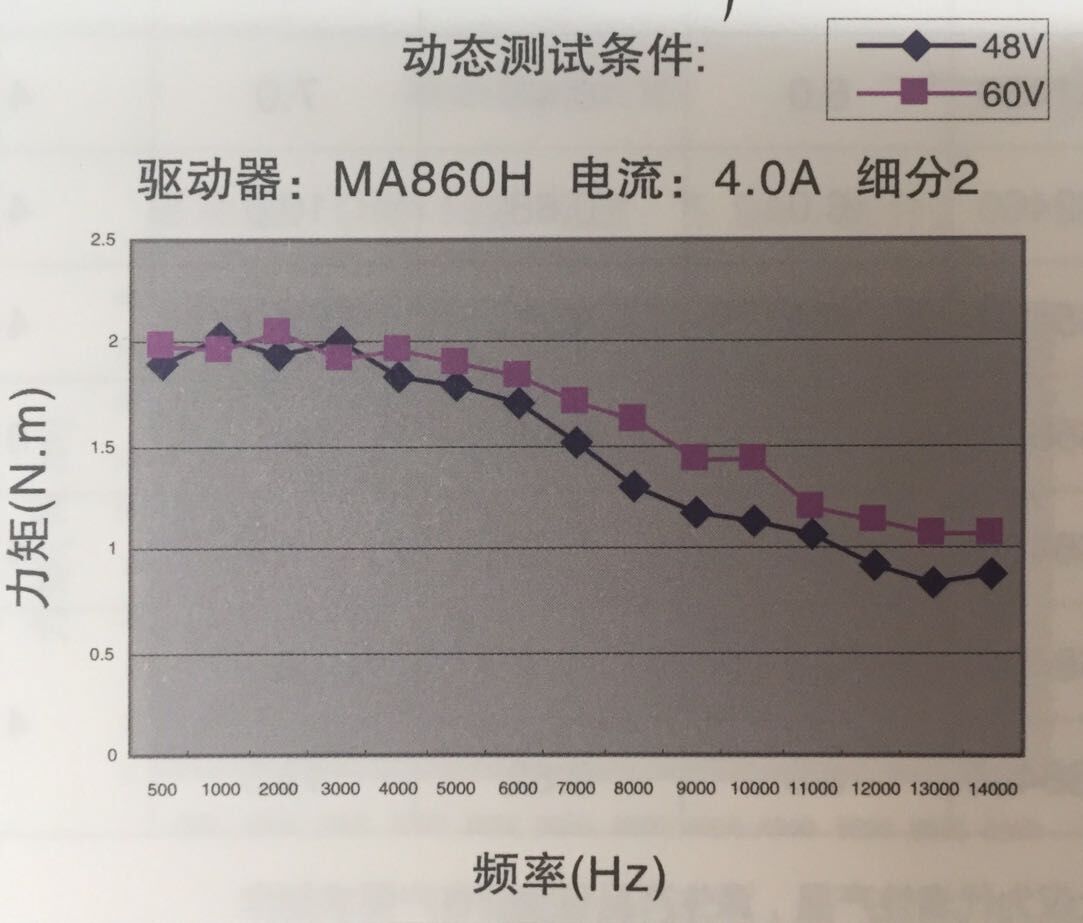

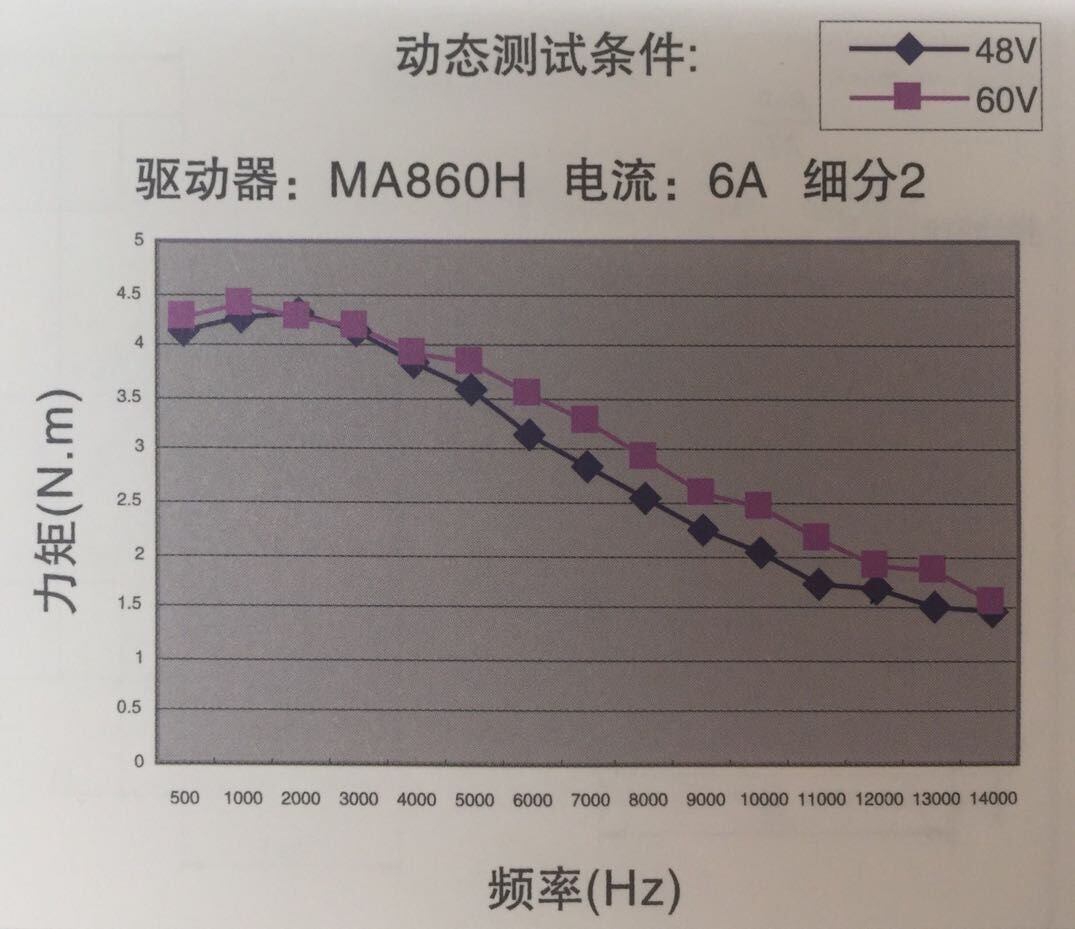

| Tirez la courbe de couple |
| MAQUETTE: H862-20027 COURANT: 4.0a Tension: 48v / 60vdc Étape complète  MAQUETTE: H862-27040 Courant: 4.0a Tension: 48 V / 60 VDC Étape complète  MAQUETTE: H862-45050 Courant: 6.0a Tension: 48 V / 60 VDC Étape complète  |
| Spécification électrique | |||||||||
| Modèle de série | Angle de pas (o) | L (mm) | Courant nominal (a) | Phase La résistance (Ω) | Phase Inductance (MH) | Couple de maintien (N.CM) | Couple de détente (N.CM) | Conduire Fil (NON.) | Moteur Lester ( kg) |
| H862-20040 | 0.9 | 66 | 4.0 | 0.6 | 1.6 | 200 | 5.0 | 8 | 2.0 |
| H862-20050 | 0.9 | 66 | 5.0 | 0.4 | 1.0 | 200 | 5.0 | 8 | 2.0 |
| H862-20027 | 0.9 | 66 | 2.7 | 1.2 | 3.5 | 200 | 5.0 | 8 | 2.0 |
| H862-27040 | 0.9 | 78 | 4.0 | 0.7 | 3.0 | 270 | 5.8 | 8 | 2.5 |
| H862-27050 | 0.9 | 78 | 5.0 | 0.5 | 1.8 | 270 | 5.8 | 8 | 2.5 |
| H862-27027 | 0.9 | 78 | 2.7 | 1.6 | 5.6 | 270 | 5.8 | 8 | 2.5 |
| H862-45040 | 0.9 | 98 | 4.0 | 0.98 | 4.1 | 450 | 8.5 | 8 | 3.0 |
| H862-45050 | 0.9 | 98 | 5.0 | 0.65 | 2.4 | 450 | 8.5 | 8 | 3.0 |
| H862-45027 | 0.9 | 98 | 2.7 | 1.9 | 8.6 | 450 | 8.5 | 8 | 3.0 |
| H862-52040 | 0.9 | 114 | 4.0 | 1.1 | 5.5 | 520 | 11.0 | 8 | 3.5 |
| H862-52050 | 0.9 | 114 | 5.0 | 0.75 | 3.2 | 520 | 11.0 | 8 | 3.5 |
| H862-52027 | 0.9 | 114 | 2.7 | 2.0 | 11.5 | 520 | 11.0 | 8 | 3.5 |
| H862-58040 | 0.9 | 126 | 4.0 | 1.3 | 5.8 | 580 | 16.5 | 8 | 1.8 |
| H862-58050 | 0.9 | 126 | 5.0 | 0.85 | 3.4 | 580 | 16.5 | 8 | 1.8 |
| H862-58027 | 0.9 | 126 | 2.7 | 2.5 | 12.5 | 580 | 16.5 | 8 | 1.8 |
| H862-78040 | 0.9 | 150 | 4.0 | 1.4 | 9.2 | 780 | 20.5 | 8 | 4.2 |
| H862-78050 | 0.9 | 150 | 5.0 | 0.9 | 5.2 | 780 | 20.5 | 8 | 4.2 |
| H862-78027 | 0.9 | 150 | 2.7 | 2.9 | 17.5 | 780 | 20.5 | 8 | 4.2 |
| Tirez la courbe de couple |
| MAQUETTE: H862-20027 COURANT: 4.0a Tension: 48v / 60vdc Étape complète MAQUETTE: H862-27040 Courant: 4.0a Tension: 48 V / 60 VDC Étape complète MAQUETTE: H862-45050 Courant: 6.0a Tension: 48 V / 60 VDC Étape complète |
