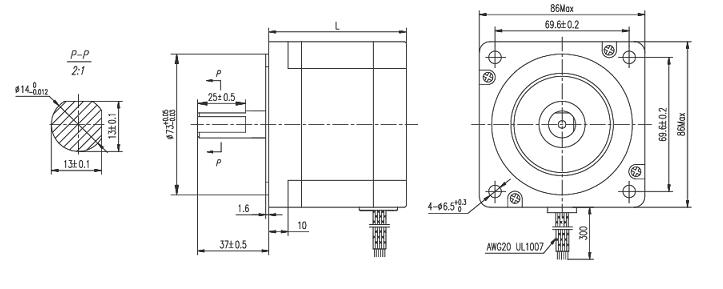

H866 (86 mm) - 1,2 ° par étape, 3phases
I.CH
Nema 34 Stepping Motor
| Spécification électrique | |||||||||
| Modèle de série | Angle de pas (o) | L (mm) | Courant nominal (a) | Phase La résistance (Ω) | Phase Inductance (MH) | Couple de maintien (N.CM) | Couple de détente (N.CM) | Conduire Fil (NON.) | Moteur Lester ( kg) |
| H866-21035 | 1.2 | 66 | 3.5 | 1.2 | 2.5 | 210 | 3.5 | 3 | 2.0 |
| H866-21045 | 1.2 | 66 | 4.5 | 0.7 | 1.5 | 210 | 3.5 | 3 | 2.0 |
| H866-21068 | 1.2 | 66 | 6.8 | 0.3 | 0.65 | 210 | 3.5 | 3 | 2.0 |
| H866-27035 | 1.2 | 78 | 3.5 | 1.6 | 5.0 | 270 | 5.8 | 3 | 2.5 |
| H866-27045 | 1.2 | 78 | 4.5 | 1.0 | 3.0 | 270 | 5.8 | 3 | 2.5 |
| H866-27068 | 1.2 | 78 | 6.8 | 0.42 | 1.3 | 270 | 5.8 | 3 | 2.5 |
| H866-45035 | 1.2 | 98 | 3.5 | 2.5 | 6.5 | 450 | 8.5 | 3 | 3.0 |
| H866-45045 | 1.2 | 98 | 4.5 | 1.4 | 3.9 | 450 | 8.5 | 3 | 3.0 |
| H866-45068 | 1.2 | 98 | 6.8 | 0.6 | 1.7 | 450 | 8.5 | 3 | 3.0 |
| H866-52035 | 1.2 | 114 | 3.5 | 3.1 | 8.2 | 520 | 11.0 | 3 | 3.5 |
| H866-52045 | 1.2 | 114 | 4.5 | 1.8 | 4.8 | 520 | 11.0 | 3 | 3.5 |
| H866-52068 | 1.2 | 114 | 6.8 | 0.75 | 2.1 | 520 | 11.0 | 3 | 3.5 |
| H866-58035 | 1.2 | 126 | 3.5 | 3.5 | 9.8 | 580 | 16.5 | 3 | 3.8 |
| H866-58045 | 1.2 | 126 | 4.5 | 2.1 | 6.2 | 580 | 16.5 | 3 | 3.8 |
| H866-58068 | 1.2 | 126 | 6.8 | 0.9 | 2.6 | 580 | 16.5 | 3 | 3.8 |
| H866-78035 | 1.2 | 150 | 3.5 | 4.5 | 13.2 | 780 | 20.5 | 3 | 4.2 |
| H866-78045 | 1.2 | 150 | 4.5 | 2.6 | 8.2 | 780 | 20.5 | 3 | 4.2 |
| H866-78068 | 1.2 | 150 | 6.8 | 1.1 | 3.5 | 780 | 20.5 | 3 | 4.2 |
| Spécification électrique | |||||||||
| Modèle de série | Angle de pas (o) | L (mm) | Courant nominal (a) | Phase La résistance (Ω) | Phase Inductance (MH) | Couple de maintien (N.CM) | Couple de détente (N.CM) | Conduire Fil (NON.) | Moteur Lester ( kg) |
| H866-21035 | 1.2 | 66 | 3.5 | 1.2 | 2.5 | 210 | 3.5 | 3 | 2.0 |
| H866-21045 | 1.2 | 66 | 4.5 | 0.7 | 1.5 | 210 | 3.5 | 3 | 2.0 |
| H866-21068 | 1.2 | 66 | 6.8 | 0.3 | 0.65 | 210 | 3.5 | 3 | 2.0 |
| H866-27035 | 1.2 | 78 | 3.5 | 1.6 | 5.0 | 270 | 5.8 | 3 | 2.5 |
| H866-27045 | 1.2 | 78 | 4.5 | 1.0 | 3.0 | 270 | 5.8 | 3 | 2.5 |
| H866-27068 | 1.2 | 78 | 6.8 | 0.42 | 1.3 | 270 | 5.8 | 3 | 2.5 |
| H866-45035 | 1.2 | 98 | 3.5 | 2.5 | 6.5 | 450 | 8.5 | 3 | 3.0 |
| H866-45045 | 1.2 | 98 | 4.5 | 1.4 | 3.9 | 450 | 8.5 | 3 | 3.0 |
| H866-45068 | 1.2 | 98 | 6.8 | 0.6 | 1.7 | 450 | 8.5 | 3 | 3.0 |
| H866-52035 | 1.2 | 114 | 3.5 | 3.1 | 8.2 | 520 | 11.0 | 3 | 3.5 |
| H866-52045 | 1.2 | 114 | 4.5 | 1.8 | 4.8 | 520 | 11.0 | 3 | 3.5 |
| H866-52068 | 1.2 | 114 | 6.8 | 0.75 | 2.1 | 520 | 11.0 | 3 | 3.5 |
| H866-58035 | 1.2 | 126 | 3.5 | 3.5 | 9.8 | 580 | 16.5 | 3 | 3.8 |
| H866-58045 | 1.2 | 126 | 4.5 | 2.1 | 6.2 | 580 | 16.5 | 3 | 3.8 |
| H866-58068 | 1.2 | 126 | 6.8 | 0.9 | 2.6 | 580 | 16.5 | 3 | 3.8 |
| H866-78035 | 1.2 | 150 | 3.5 | 4.5 | 13.2 | 780 | 20.5 | 3 | 4.2 |
| H866-78045 | 1.2 | 150 | 4.5 | 2.6 | 8.2 | 780 | 20.5 | 3 | 4.2 |
| H866-78068 | 1.2 | 150 | 6.8 | 1.1 | 3.5 | 780 | 20.5 | 3 | 4.2 |
