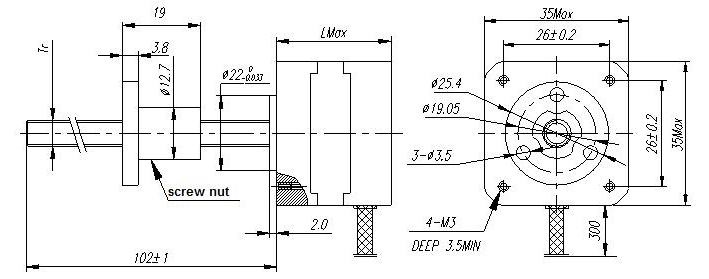

HL353 (35 mm) - 1,8 ° par étape, 2/4 phase
I.CH
Nema 14 Stepping Motor
| Spécification électrique du moteur | |||||||||
| Modèle de série | Angle de pas (o) | L (mm) | Courant nominal (a) | Phase La résistance (Ω) | Phase Inductance (MH) | Couple de maintien (N.CM) | Couple de détente (N.CM) | Conduire Fil (NON.) | Moteur Lester ( g) |
| HL353-01205 | 1.8 | 28 | 0.46 | 20 | 15 | 12 | 0.8 | 4 | 120 |
| HL353-01208 | 1.8 | 28 | 0.8 | 5.5 | 7.0 | 12 | 0.8 | 4 | 120 |
| HL353-00904 | 1.8 | 28 | 0.4 | 30 | 11 | 9 | 0.8 | 6 | 120 |
| HL353-01804 | 1.8 | 34 | 0.42 | 25 | 40 | 18 | 1.0 | 4 | 160 |
| HL353-01808 | 1.8 | 34 | 0.8 | 6.5 | 12 | 18 | 1.0 | 4 | 160 |
| HL353-01204 | 1.8 | 34 | 0.4 | 30 | 22 | 12 | 1.0 | 6 | 160 |
| Spécification de vis | ||
| Dia à vis (mm) | Voyage par étape (mm) | Plomb (mm) |
| TR6.35 | 0.0079 | 1.58 |
| 0.0158 | 3.17 | |
| 0.0315 | 6.35 | |
| Tr8.00 | 0.0400 | 8 |
| Spécification électrique du moteur | |||||||||
| Modèle de série | Angle de pas (o) | L (mm) | Courant nominal (a) | Phase La résistance (Ω) | Phase Inductance (MH) | Couple de maintien (N.CM) | Couple de détente (N.CM) | Conduire Fil (NON.) | Moteur Lester ( g) |
| HL353-01205 | 1.8 | 28 | 0.46 | 20 | 15 | 12 | 0.8 | 4 | 120 |
| HL353-01208 | 1.8 | 28 | 0.8 | 5.5 | 7.0 | 12 | 0.8 | 4 | 120 |
| HL353-00904 | 1.8 | 28 | 0.4 | 30 | 11 | 9 | 0.8 | 6 | 120 |
| HL353-01804 | 1.8 | 34 | 0.42 | 25 | 40 | 18 | 1.0 | 4 | 160 |
| HL353-01808 | 1.8 | 34 | 0.8 | 6.5 | 12 | 18 | 1.0 | 4 | 160 |
| HL353-01204 | 1.8 | 34 | 0.4 | 30 | 22 | 12 | 1.0 | 6 | 160 |
| Spécification de vis | ||
| Dia à vis (mm) | Voyage par étape (mm) | Plomb (mm) |
| TR6.35 | 0.0079 | 1.58 |
| 0.0158 | 3.17 | |
| 0.0315 | 6.35 | |
| Tr8.00 | 0.0400 | 8 |
