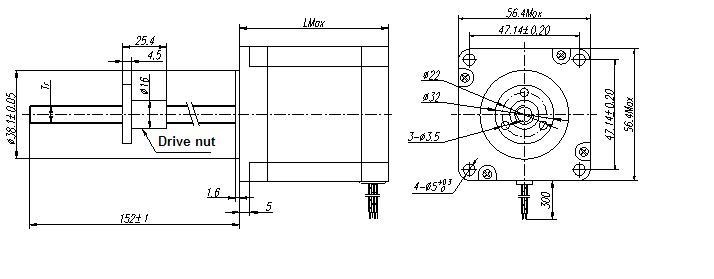

HL573 (57 mm) - 1,8 ° par étape, 2 phases
I.CH
Nema 23 Stepping Motor
| Spécification électrique du moteur | |||||||||
| Modèle de série | Angle de pas (o) | L (mm) | Courant nominal (a) | Phase La résistance (Ω) | Phase Inductance (MH) | Couple de maintien (N.CM) | Couple de détente (N.CM) | Conduire Fil (NON.) | Moteur Lester ( g) |
| HL573-05520 | 1.8 | 41 | 2.0 | 1.2 | 2.5 | 55 | 2.5 | 4 | 470 |
| HL573-08025 | 1.8 | 45 | 2.5 | 1.0 | 2.2 | 80 | 2.8 | 4 | 520 |
| HL573-11025A | 1.8 | 51 | 2.5 | 1.2 | 3.2 | 110 | 2.8 | 4 | 520 |
| HL573-11025B | 1.8 | 56 | 2.5 | 1.3 | 4.2 | 110 | 3.5 | 4 | 680 |
| HL573-11042 | 1.8 | 56 | 4.2 | 0.4 | 1.2 | 110 | 3.5 | 4 | 680 |
| HL573-15025 | 1.8 | 64 | 2.5 | 1.5 | 4.5 | 150 | 5.0 | 4 | 850 |
| HL573-15042 | 1.8 | 64 | 4.2 | 0.55 | 1.2 | 150 | 5.0 | 4 | 850 |
| HL573-18025 | 1.8 | 76 | 2.5 | 1.8 | 6.5 | 180 | 6.0 | 4 | 1050 |
| HL573-18042 | 1.8 | 76 | 4.2 | 0.6 | 1.8 | 180 | 6.0 | 4 | 1050 |
| HL573-25030 | 1.8 | 100 | 3.0 | 1.4 | 5.5 | 250 | 10 | 4 | 1250 |
| HL573-25042 | 1.8 | 100 | 4.2 | 0.8 | 3.0 | 250 | 10 | 4 | 1250 |
| HL573-28030 | 1.8 | 112 | 3.0 | 1.6 | 6.8 | 280 | 12 | 4 | 1400 |
| HL573-28042 | 1.8 | 112 | 4.2 | 0.9 | 3.8 | 280 | 12 | 4 | 1400 |
| Spécification de vis | ||
| Dia à vis (mm) | Voyage par étape (mm) | Plomb (mm) |
| Tr9.53 | 0.0127 | 2.54 |
| 0.0254 | 5.08 | |
| 0.0508 | 10.16 | |
| Tr8.00 | 0.0400 | 8 |
| Spécification électrique du moteur | |||||||||
| Modèle de série | Angle de pas (o) | L (mm) | Courant nominal (a) | Phase La résistance (Ω) | Phase Inductance (MH) | Couple de maintien (N.CM) | Couple de détente (N.CM) | Conduire Fil (NON.) | Moteur Lester ( g) |
| HL573-05520 | 1.8 | 41 | 2.0 | 1.2 | 2.5 | 55 | 2.5 | 4 | 470 |
| HL573-08025 | 1.8 | 45 | 2.5 | 1.0 | 2.2 | 80 | 2.8 | 4 | 520 |
| HL573-11025A | 1.8 | 51 | 2.5 | 1.2 | 3.2 | 110 | 2.8 | 4 | 520 |
| HL573-11025B | 1.8 | 56 | 2.5 | 1.3 | 4.2 | 110 | 3.5 | 4 | 680 |
| HL573-11042 | 1.8 | 56 | 4.2 | 0.4 | 1.2 | 110 | 3.5 | 4 | 680 |
| HL573-15025 | 1.8 | 64 | 2.5 | 1.5 | 4.5 | 150 | 5.0 | 4 | 850 |
| HL573-15042 | 1.8 | 64 | 4.2 | 0.55 | 1.2 | 150 | 5.0 | 4 | 850 |
| HL573-18025 | 1.8 | 76 | 2.5 | 1.8 | 6.5 | 180 | 6.0 | 4 | 1050 |
| HL573-18042 | 1.8 | 76 | 4.2 | 0.6 | 1.8 | 180 | 6.0 | 4 | 1050 |
| HL573-25030 | 1.8 | 100 | 3.0 | 1.4 | 5.5 | 250 | 10 | 4 | 1250 |
| HL573-25042 | 1.8 | 100 | 4.2 | 0.8 | 3.0 | 250 | 10 | 4 | 1250 |
| HL573-28030 | 1.8 | 112 | 3.0 | 1.6 | 6.8 | 280 | 12 | 4 | 1400 |
| HL573-28042 | 1.8 | 112 | 4.2 | 0.9 | 3.8 | 280 | 12 | 4 | 1400 |
| Spécification de vis | ||
| Dia à vis (mm) | Voyage par étape (mm) | Plomb (mm) |
| Tr9.53 | 0.0127 | 2.54 |
| 0.0254 | 5.08 | |
| 0.0508 | 10.16 | |
| Tr8.00 | 0.0400 | 8 |
