P223c
I.CH
Notre réducteur planétaire de 22 mm – un micro-réducteur planétaire haute performance. Offre une conception compacte, un contrôle précis du couple et un fonctionnement fiable pour les appareils miniaturisés, la robotique et les équipements IoT. Conçu pour l'efficacité, idéal pour les applications industrielles et grand public limitées en espace.
Notre réducteur planétaire de 22 mm – un micro-réducteur planétaire haute performance. Offre une conception compacte, un contrôle précis du couple et un fonctionnement fiable pour les appareils miniaturisés, la robotique et les équipements IoT. Conçu pour l'efficacité, idéal pour les applications industrielles et grand public limitées en espace.
| Spécification du pignon d' arbre du moteur | ||||
| Module | Nombre de dents | Angle de pression | Diamètre du trou | Ratio de réduction . |
| 0.3 | 13 | 20 ° | 1.98 | 1 / 4,1 / 16,1 / 19,1 / 72,1 / 84,1 / 104,1 / 231,1 / 270,1 / 316,1 / 370, |
| 1/455,1 / 1014,1 / 1249,1 / 1621,1 / 1996 | ||||
| 0.3 | 16 | 20 ° | 1.98 | 1 / 14,1 / 53,1 / 198,1 / 742 |
| Spécification du pignon d' arbre du moteur | ||||
| Module | Nombre de dents | Angle de pression | Diamètre du trou | Ratio de réduction . |
| 0.3 | 13 | 20 ° | 1.98 | 1 / 4,1 / 16,1 / 19,1 / 72,1 / 84,1 / 104,1 / 231,1 / 270,1 / 316,1 / 370, |
| 1/455,1 / 1014,1 / 1249,1 / 1621,1 / 1996 | ||||
| 0.3 | 16 | 20 ° | 1.98 | 1 / 14,1 / 53,1 / 198,1 / 742 |
| Spécification de la boîte de vitesses | |||||||||||||||||
| Rapport de réduction | 1/4 | 1/14 | 1/16 | 1/19 | 1/53 | 1/62 | 1/72 | 1/84 | 1/104 | 1/198 | 1/231 | 1/270 | 1/316 | 1/370 | 1/455 | 1/742 | 1/1014 |
| Couple de tolérance nominal ( kg.cm max .) | 0.8 | 1.3 | 1.3 | 1.3 | 1.7 | 1.7 | 1.7 | 1.7 | 1.7 | 2 | 2 | 2 | 2 | 2 | 2 | 2.5 | 2.5 |
| Couple de tolérance momentanée maximale (kg.cm ) | 2.4 | 3.9 | 3.9 | 3.9 | 5.1 | 5.1 | 5.1 | 5.1 | 5.1 | 6 | 6 | 6 | 6 | 6 | 6 | 7.5 | 7.5 |
| Efficacité | 80% | 70% | 70% | 70% | 60% | 60% | 60% | 60% | 60% | 50% | 50% | 50% | 50% | 50% | 50% | 40% | 40% |
| Longueur （L） | 14.4 | 18.05 | 21.7 | 25.35 | 29 | ||||||||||||
| Poids （g） | 27 | 31 | 35 | 60 | 65 | ||||||||||||
| Spécification de la boîte de vitesses | |||||||||||||||||
| Rapport de réduction | 1/4 | 1/14 | 1/16 | 1/19 | 1/53 | 1/62 | 1/72 | 1/84 | 1/104 | 1/198 | 1/231 | 1/270 | 1/316 | 1/370 | 1/455 | 1/742 | 1/1014 |
| Couple de tolérance nominal ( kg.cm max .) | 0.8 | 1.3 | 1.3 | 1.3 | 1.7 | 1.7 | 1.7 | 1.7 | 1.7 | 2 | 2 | 2 | 2 | 2 | 2 | 2.5 | 2.5 |
| Couple de tolérance momentanée maximale (kg.cm ) | 2.4 | 3.9 | 3.9 | 3.9 | 5.1 | 5.1 | 5.1 | 5.1 | 5.1 | 6 | 6 | 6 | 6 | 6 | 6 | 7.5 | 7.5 |
| Efficacité | 80% | 70% | 70% | 70% | 60% | 60% | 60% | 60% | 60% | 50% | 50% | 50% | 50% | 50% | 50% | 40% | 40% |
| Longueur （L） | 14.4 | 18.05 | 21.7 | 25.35 | 29 | ||||||||||||
| Poids （g） | 27 | 31 | 35 | 60 | 65 | ||||||||||||

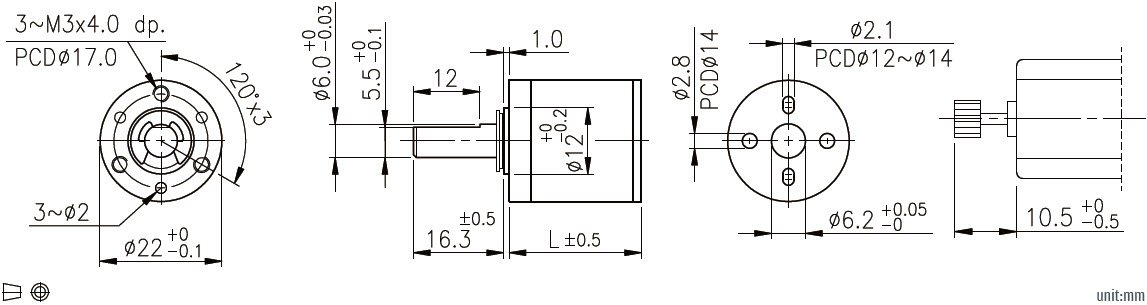

| Dimensions mécaniques |
 |
| Dimensions mécaniques |
|
