Engrenage de métallurgie des poudres de boîte de vitesses planétaire de 22 mm

Partager sur:

Engrenage de métallurgie des poudres de boîte de vitesses planétaire de 22 mm

État de disponibilité:

Quantité:



enquête Ajouter au panier

Modèle:
P224p
Marque de produit:
I.CH

Boîte de vitesses La description
Logement Matériel	Palier à production	Radial charger (10 mm de bride)	Arbre axial charger	Arbre presse adapter force, max.	Radial jouer de arbre	Poussée jouer de arbre	Contrecoup à sans charge
Métal	Manche roulements	≤0,8 kgf	≤0,6 kgf	≤5kgf	≤0,08 mm	≤0,2 mm	≤3 °
Métal	Balle roulements	≤1kgf	≤0,6 kgf	≤5kgf	≤0,05 mm	≤0,2 mm	≤3 °

sur:

En vertu d'un:

PRODUITS CONNEXES

Boîte de vitesses planétaires de 22 mm

ABONNEZ-VOUS MAINTENANT

Nous avons une équipe indépendante de conception de produits et de R&D, une équipe de service et une équipe de contrôle qualité professionnelle.Bienvenue à vous abonner.

Nous nous sommes spécialisés dans la recherche, le développement et l'entretien des moteurs électriques, de la boîte de vitesses et des engrenages de haute précision avec un petit module. En savoir plus >>

LISTE DE PRODUITS

LIEN RAPIDE

CONTACTEZ

Ajouter: 3B-B302 LIANDO U Valley Guli Technology Industry Partk, #16 Xinggu Road, Jiangning District, Nanjing, P.R. China

Tél：+86 25 5118 0871
Fax: +86 25 5118 0872
Skype：Ichmotion
E-mail: sales@ichmo.com

Spécification du pignon d'arbre du moteur
Module	Nombre de dents	Angle de pression	Diamètre du trou	Ratio de réduction.
0.3	13	20 °	1.98	1 / 4,1 / 16,1 / 19,1 / 72,1 / 84,1 / 104,1 / 231,1 / 270,1 / 316,1 / 370,
0.3	13	20 °	1.98	1/455,1 / 1014,1 / 1249,1 / 1621,1 / 1996
0.3	16	20 °	1.98	1 / 14,1 / 53,1 / 198,1 / 742

Spécification du pignon d'arbre du moteur
Module	Nombre de dents	Angle de pression	Diamètre du trou	Ratio de réduction.
0.3	13	20 °	1.98	1 / 4,1 / 16,1 / 19,1 / 72,1 / 84,1 / 104,1 / 231,1 / 270,1 / 316,1 / 370,
0.3	13	20 °	1.98	1/455,1 / 1014,1 / 1249,1 / 1621,1 / 1996
0.3	16	20 °	1.98	1 / 14,1 / 53,1 / 198,1 / 742

Spécification de la boîte de vitesses
Réduction rapport	1/4	1/14	1/16	1/19	1/53	1/62	1/72	1/84	1/104	1/198	1/231	1/270	1/316	1/370	1/455	1/742	1/1014
Tolérance nominale couple (kg.cm max.)	0.8	1.3	1.3	1.3	1.7	1.7	1.7	1.7	1.7	2	2	2	2	2	2	2.5	2.5
Max momentané couple de tolérance (kg.cm)	2.4	3.9	3.9	3.9	5.1	5.1	5.1	5.1	5.1	6	6	6	6	6	6	7.5	7.5
Efficacité	80%	70%	70%	70%	60%	60%	60%	60%	60%	50%	50%	50%	50%	50%	50%	40%	40%

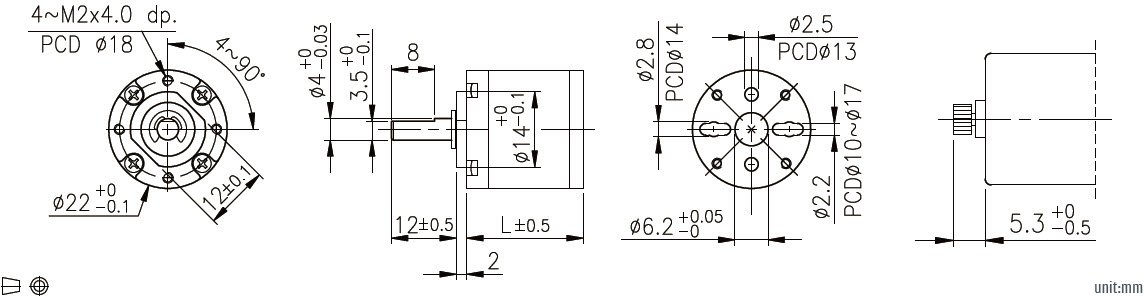

Longueur （L）	14.4	18.05			21.7					25.35						29
Poids （g）	27	31			35					60						65

Spécification de la boîte de vitesses
Réduction rapport	1/4	1/14	1/16	1/19	1/53	1/62	1/72	1/84	1/104	1/198	1/231	1/270	1/316	1/370	1/455	1/742	1/1014
Tolérance nominale couple (kg.cm max.)	0.8	1.3	1.3	1.3	1.7	1.7	1.7	1.7	1.7	2	2	2	2	2	2	2.5	2.5
Max momentané couple de tolérance (kg.cm)	2.4	3.9	3.9	3.9	5.1	5.1	5.1	5.1	5.1	6	6	6	6	6	6	7.5	7.5
Efficacité	80%	70%	70%	70%	60%	60%	60%	60%	60%	50%	50%	50%	50%	50%	50%	40%	40%
Longueur （L）	14.4	18.05			21.7					25.35						29
Poids （g）	27	31			35					60						65
