Moteur à engrenages planétaires à courant continu de 22 mm

• Numéro de pièce du fabricant: D223-1A
• Type de boîte de vitesses: boîte de vitesses planétaires
• Ratio de vitesse: 1: 3,4 ~ 1: 1972
• Taille du moteur à engrenages micro-planétaires: 22 mm
• Application: moteur de l'instrument de cosmétologie, moteur de mécanisme informatique
Quantité:
enquête Ajouter au panier

  • D223-1A (22 mm)

  • I.CH


Réduction de l'engrenage planétaire de 20 mm a intégré une boîte de vitesses planétaires de 22 mm de 1: 3,4 à 1: 1972. C'est une bonne solution pour l'appliquer avec un espace limité mais une basse vitesse et un couple élevé.
Spécification du moteur de la boîte de vitesses
Taper Rapport 1: 3.4 1: 6 1:14 1:23 1:33 1:51 1:86 1: 111 1: 190 1: 246 1: 315 1: 531 1: 707 1: 913 1: 1180 1: 1525 1: 1972
D223 Couple nominal kg.cm 0.05 0.07 0.15 0.25 0.36 0.5 0.8 1 1.7 2 3 5 5 6 6 6 6
Vitesse nominale RPM 1650 1100 471 287 200 129 77 59 35 27 21 12 9 7 6 4 3
Boîte de vitesses Instantané
couple		 Kg.cm 3 4 5 7 8
Admissible
couple		 Kg.cm 2 3 4 5 6
Longueur MM 18.1 23.4 28.7 34 39.3
Contrecoup O 0.5 0.6 0.8 1 1.5
Lester g 40 55.2 68.2 84.2 96.2

Données motrices
Frames Volt
(V)		 Pas de vitesse routière
(RPM)		 Noroad Current
(mA)		 Torsion nominale
(G.CM)		 Raterd Speed
(RPM)		 RATERD COURANT
(mA)		 Puissance de sortie
(w)		 Lester
(g)
1A8K4-12 8400 95 21 6600 292 1.6 32
Remarque: Tension du produit, taille de l'arbre de sortie, performances électriques, vous pouvez demander sur mesure!

Caractéristiques du moteur

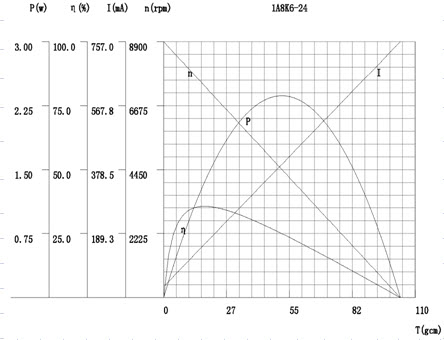

Courbe D223-1A-24V

Encodeur

111

Embrayage



Connecteur
Molex, Harwin, Tyco / amp, JST etc.
Qq 截图 20 18062111341 4

Moteur
Moteur à brosse, moteur sans balais, moteur pas à pas
Arbre
Arbre de coupe en D, Sahft H-coupe, rround SAHFT

D223-1A
Fiche technique complète
D223-1a.pdf
