DP223C-05 & 06
I.CH

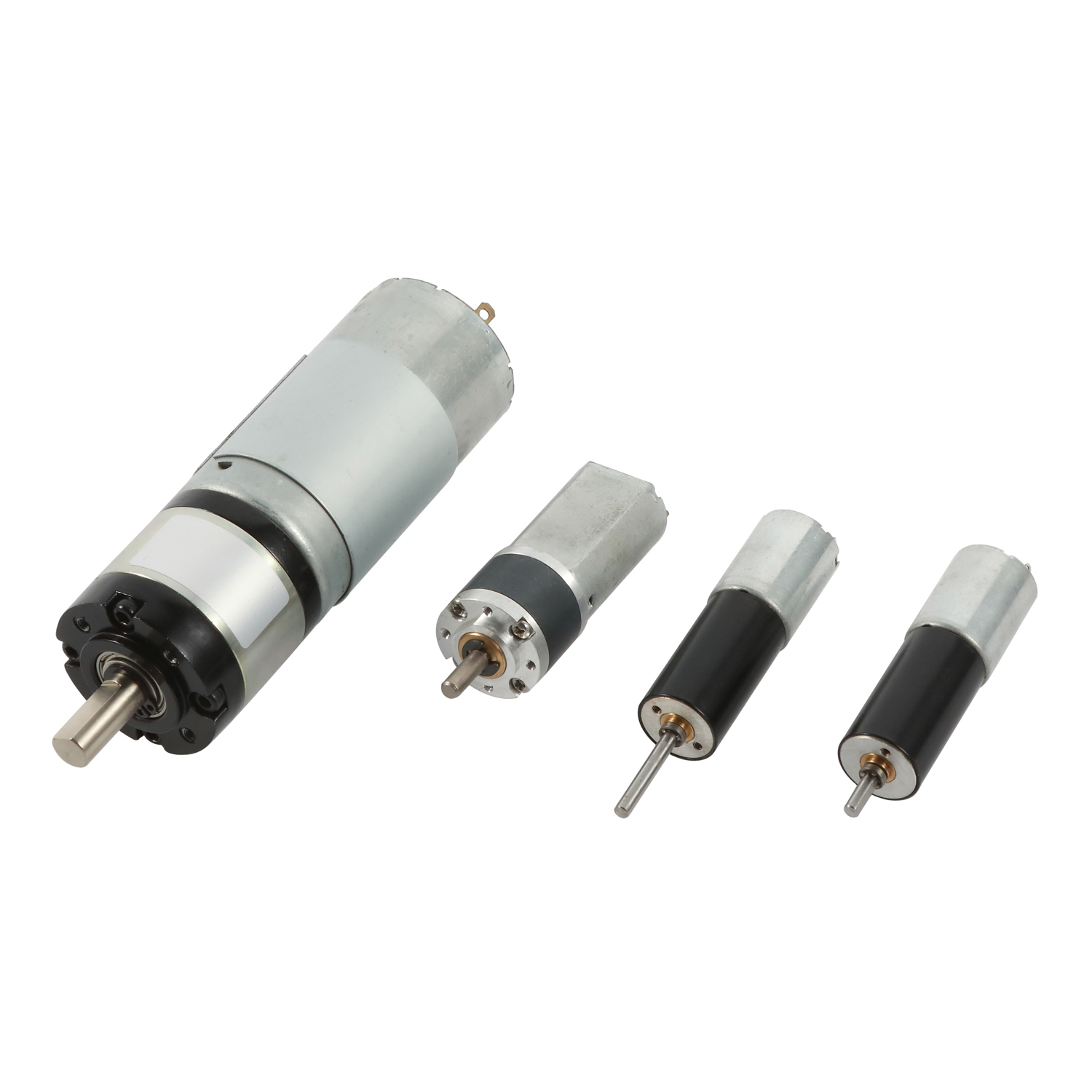

22mm Planetary Gear Motor
Le réducteur planétaire associé à ce micromoteur constitue un choix idéal pour les applications dans des espaces restreints nécessitant un couple relativement élevé, car il présente une taille compacte et un couple de sortie élevé.
Le paramètre répertorié est pour référence, nous pouvons personnaliser en fonction de vos besoins.
Avantage
(1) produire un couple élevé à basse vitesse.
(2) Fournir un fonctionnement puissant, efficace et lisse avec un faible bruit.
(3) Les charges radiales et axiales à grande vitesse offrent une fiabilité et une forte résistance, minimisant le désalignement des équipements et offrant une répétabilité parfaite pour une transmission uniforme sous différentes charges.
Spécifications DC Motor + Gear Boîte
| Rapport de réduction | 1/5 | 1/18 | 1/20 | 1/25 | 1/66 | 1/77 | 1/90 | 1/110 | 1/136 | 1/246 | 1/336 | 1/393 | 1/484 | 1/597 | 1/735 | 1/1079 | 1/1475 | 1/2124 | 1/3968 | |
| 12V | Couple nominal (G.CM) | 260 | 850 | 1000 | 1200 | 2700 | 3200 | 3700 | 4000 | 4000 | 5000 | 5000 | 5000 | 5000 | 5000 | 5000 | 6000 | 6000 | 6000 | 6000 |
| Vitesse nominale (tr / min) | 1500 | 400 | 340 | 280 | 105 | 92 | 79 | 64 | 52 | 29.4 | 22.4 | 19.6 | 16 | 12.9 | 10.5 | 7.4 | 5.5 | 4 | 2 | |
| 24V | Couple nominal (G.CM) | 260 | 850 | 1000 | 1200 | 2700 | 3200 | 3700 | 4000 | 4000 | 5000 | 5000 | 5000 | 5000 | 5000 | 5000 | 6000 | 6000 | 6000 | 6000 |
| Vitesse nominale (tr / min) | 1500 | 410 | 350 | 290 | 110 | 95 | 81 | 67 | 56 | 31 | 23 | 20 | 16.3 | 13.1 | 10.7 | 7.5 | 5.6 | 4 | 2 | |
| Direction de rotation | Ccw | |||||||||||||||||||
| Longueur （L-mm） | 23.3 | 29.5 | 35.7 | 41.9 | 48.1 | |||||||||||||||
Spécifications du moteur à courant continu
| Volt nominal (V) | Couple nominal （g.cm） | Vitesse nominale (tr / min) | Courant nominal (MA) | Pas de vitesse de charge (tr / min) | Pas de courant de charge (MA) | Poids (g) |
| 12 | 70 | 7100 | <= 700 | 9000 | <= 190 | 51 |
| 24 | 70 | 7400 | <= 360 | 9000 | <= 120 | 51 |
Le réducteur planétaire associé à ce micromoteur constitue un choix idéal pour les applications dans des espaces restreints nécessitant un couple relativement élevé, car il présente une taille compacte et un couple de sortie élevé.
Le paramètre répertorié est pour référence, nous pouvons personnaliser en fonction de vos besoins.
Avantage
(1) produire un couple élevé à basse vitesse.
(2) Fournir un fonctionnement puissant, efficace et lisse avec un faible bruit.
(3) Les charges radiales et axiales à grande vitesse offrent une fiabilité et une forte résistance, minimisant le désalignement des équipements et offrant une répétabilité parfaite pour une transmission uniforme sous différentes charges.
Spécifications DC Motor + Gear Boîte
| Rapport de réduction | 1/5 | 1/18 | 1/20 | 1/25 | 1/66 | 1/77 | 1/90 | 1/110 | 1/136 | 1/246 | 1/336 | 1/393 | 1/484 | 1/597 | 1/735 | 1/1079 | 1/1475 | 1/2124 | 1/3968 | |
| 12V | Couple nominal (G.CM) | 260 | 850 | 1000 | 1200 | 2700 | 3200 | 3700 | 4000 | 4000 | 5000 | 5000 | 5000 | 5000 | 5000 | 5000 | 6000 | 6000 | 6000 | 6000 |
| Vitesse nominale (tr / min) | 1500 | 400 | 340 | 280 | 105 | 92 | 79 | 64 | 52 | 29.4 | 22.4 | 19.6 | 16 | 12.9 | 10.5 | 7.4 | 5.5 | 4 | 2 | |
| 24V | Couple nominal (G.CM) | 260 | 850 | 1000 | 1200 | 2700 | 3200 | 3700 | 4000 | 4000 | 5000 | 5000 | 5000 | 5000 | 5000 | 5000 | 6000 | 6000 | 6000 | 6000 |
| Vitesse nominale (tr / min) | 1500 | 410 | 350 | 290 | 110 | 95 | 81 | 67 | 56 | 31 | 23 | 20 | 16.3 | 13.1 | 10.7 | 7.5 | 5.6 | 4 | 2 | |
| Direction de rotation | Ccw | |||||||||||||||||||
| Longueur （L-mm） | 23.3 | 29.5 | 35.7 | 41.9 | 48.1 | |||||||||||||||
Spécifications du moteur à courant continu
| Volt nominal (V) | Couple nominal （g.cm） | Vitesse nominale (tr / min) | Courant nominal (MA) | Pas de vitesse de charge (tr / min) | Pas de courant de charge (MA) | Poids (g) |
| 12 | 70 | 7100 | <= 700 | 9000 | <= 190 | 51 |
| 24 | 70 | 7400 | <= 360 | 9000 | <= 120 | 51 |
