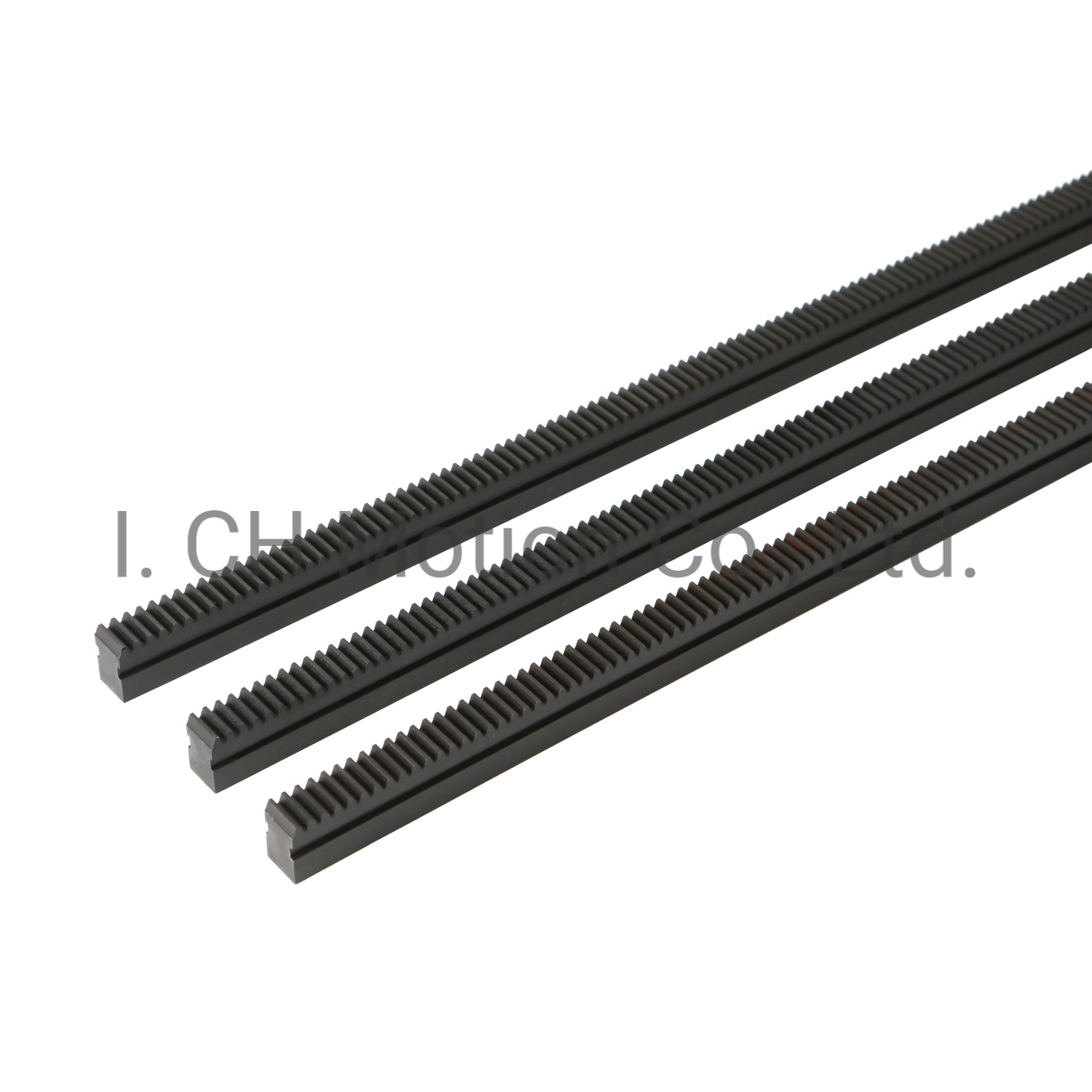

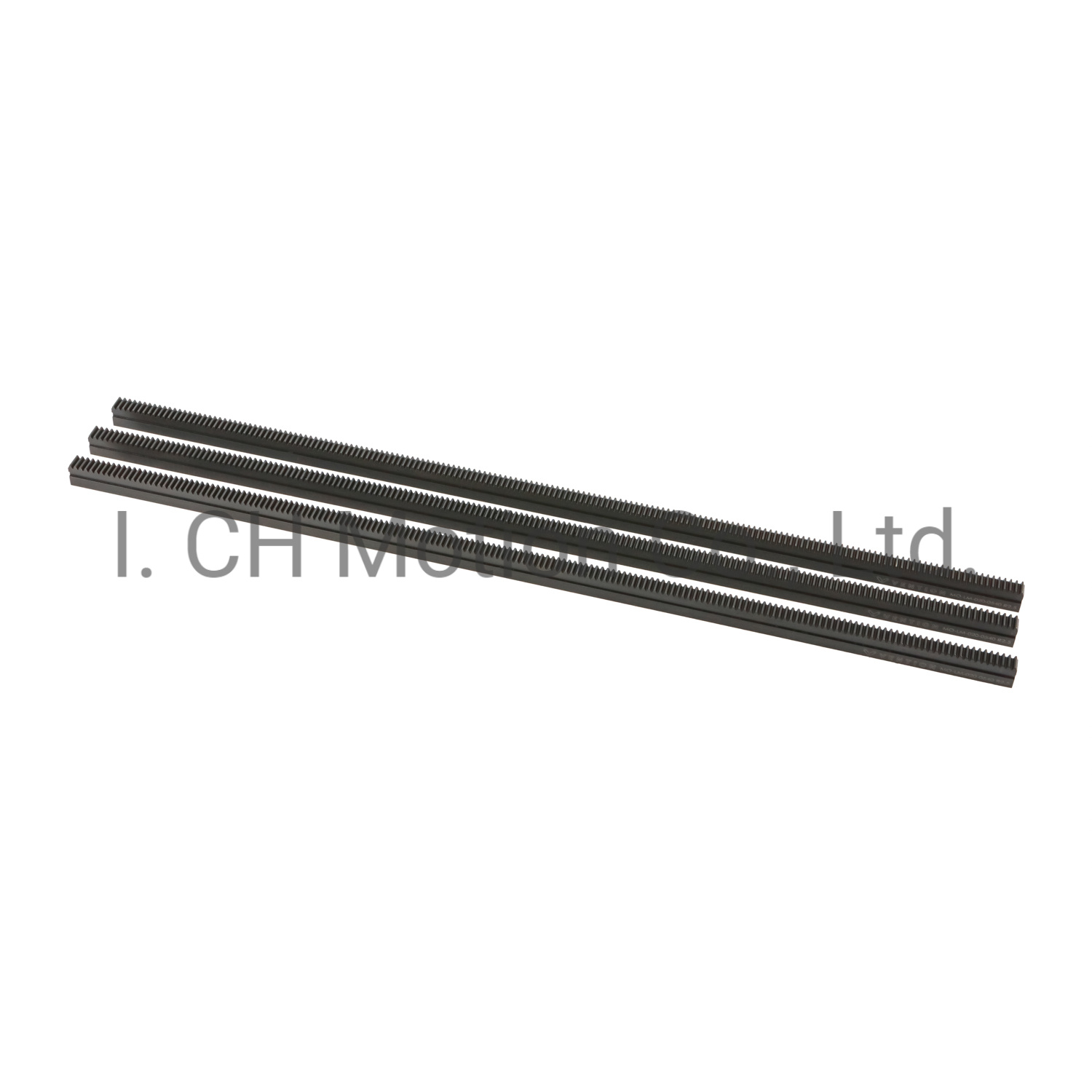

Crémaillères à engrenages droits de 500 mm à 2 000 mm
I.CH
Spur Gear racks
Caractéristiques clés de la crémaillère
Comme nous le savons tous, plus la crémaillère est longue, plus il est difficile de contrôler la déformation. Pour le rack d'une longueur supérieure à 800 mm, si la rectitude doit être maintenue à moins de 0,1 mm, l'ébauche du rack ne peut être obtenue qu'après plusieurs relâchements de contrainte, et le processus est relativement complexe. Nous pouvons également maintenir la rectitude grâce à des méthodes de traitement spéciales, telles que la décharge électrique (coupe au fil), afin d'éviter l'erreur cumulative provoquée par la rectification des engrenages.
Application de crémaillères
- Une crémaillère est une rangée droite ou incurvée de dents d'engrenage qui engrènent avec les dents d'un pignon.
- Il s'agit d'un engrenage linéaire ou à dents droites, essentiellement un engrenage taillé dans une surface droite et plane.
- Le mouvement de la crémaillère est linéaire (ligne droite) et est généralement utilisé pour traduire un mouvement rotatif en mouvement linéaire ou vice versa.
- Les crémaillères sont couramment utilisées dans des applications telles que les machines CNC (commande numérique par ordinateur), les actionneurs linéaires et dans certains systèmes de direction.

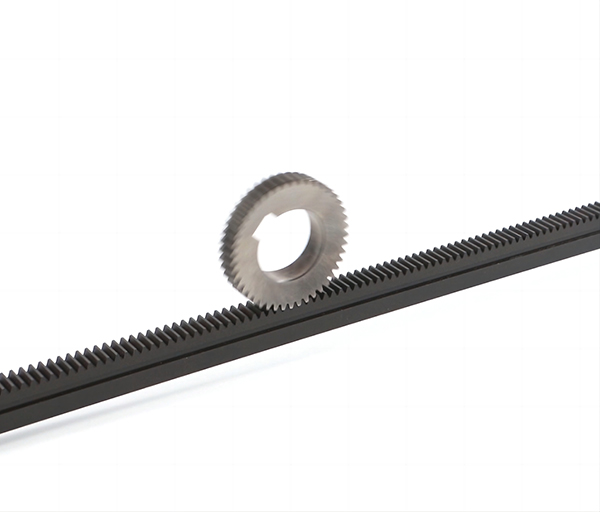

Engrenages à crémaillère et pignon
Un système de pignon et crémaillère est un agencement mécanique fondamental qui convertit le mouvement de rotation en mouvement linéaire et vice versa. Il est largement utilisé dans diverses industries en raison de son efficacité, de sa précision et de sa polyvalence.
I.CH peut fournir des services d'automatisation à guichet unique, notamment des servomoteurs, des boîtes de vitesses de précision, des pignons et des crémaillères.
La boîte de vitesses de précision I.CH peut pré-monter les pignons, pour correspondre au fonctionnement de la crémaillère.

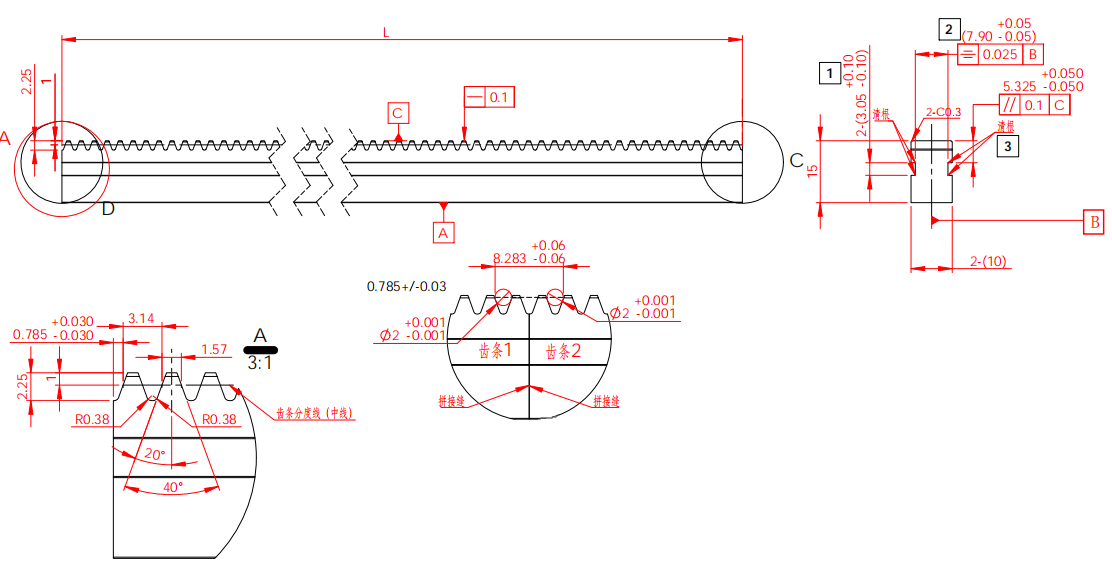

| Mod. | HP | HexS | L | ||||||||
| 500 | 1000 | 2000 | |||||||||
| Numéro de dents. | Lr | Poids (kg) | Dents NON. | Lr | Poids (kg) | Dents NON. | Lr | Poids (kg) | |||
| 1 | 14 | 15x15 | 159 | 449.51 | 0.82 | 318 | 999.02 | 1.5 | 636 | 1998.05 | 3.1 |
| 1.5 | 15.5 | 17x17 | 106 | 449.51 | 1 | 212 | 999.02 | 2 | 424 | 1998.05 | 4 |
| 2 | 18 | 20x20 | 80 | 502.65 | 1.4 | 159 | 999.02 | 2.7 | 318 | 1998.05 | 5.4 |
Caractéristiques clés de la crémaillère
Comme nous le savons tous, plus la crémaillère est longue, plus il est difficile de contrôler la déformation. Pour le rack d'une longueur supérieure à 800 mm, si la rectitude doit être maintenue à moins de 0,1 mm, l'ébauche du rack ne peut être obtenue qu'après plusieurs relâchements de contrainte, et le processus est relativement complexe. Nous pouvons également maintenir la rectitude grâce à des méthodes de traitement spéciales, telles que la décharge électrique (coupe au fil), afin d'éviter l'erreur cumulative provoquée par la rectification des engrenages.
Application de crémaillères
- Une crémaillère est une rangée droite ou incurvée de dents d'engrenage qui engrènent avec les dents d'un pignon.
- Il s'agit d'un engrenage linéaire ou à dents droites, essentiellement un engrenage taillé dans une surface droite et plane.
- Le mouvement de la crémaillère est linéaire (ligne droite) et est généralement utilisé pour traduire un mouvement rotatif en mouvement linéaire ou vice versa.
- Les crémaillères sont couramment utilisées dans des applications telles que les machines CNC (commande numérique par ordinateur), les actionneurs linéaires et dans certains systèmes de direction.
Engrenages à crémaillère et pignon
Un système de pignon et crémaillère est un agencement mécanique fondamental qui convertit le mouvement de rotation en mouvement linéaire et vice versa. Il est largement utilisé dans diverses industries en raison de son efficacité, de sa précision et de sa polyvalence.
I.CH peut fournir des services d'automatisation à guichet unique, notamment des servomoteurs, des boîtes de vitesses de précision, des pignons et des crémaillères.
La boîte de vitesses de précision I.CH peut pré-monter les pignons, pour correspondre au fonctionnement de la crémaillère.
| Mod. | HP | HexS | L | ||||||||
| 500 | 1000 | 2000 | |||||||||
| Numéro de dents. | Lr | Poids (kg) | Dents NON. | Lr | Poids (kg) | Dents NON. | Lr | Poids (kg) | |||
| 1 | 14 | 15x15 | 159 | 449.51 | 0.82 | 318 | 999.02 | 1.5 | 636 | 1998.05 | 3.1 |
| 1.5 | 15.5 | 17x17 | 106 | 449.51 | 1 | 212 | 999.02 | 2 | 424 | 1998.05 | 4 |
| 2 | 18 | 20x20 | 80 | 502.65 | 1.4 | 159 | 999.02 | 2.7 | 318 | 1998.05 | 5.4 |
