Boîte de vitesses planétaires de 42 mm avec équipement métallique

Partager sur:

Boîte de vitesses planétaires de 42 mm avec équipement métallique

Série : P423C
Couple de sortie : 3,0 à 30,0 Kg.cm
Arbre de sortie: arbre D, arbre rond, arbre H
Type de roulement: roulement à huile ou roulement à billes
Moteur approprié: moteur à balais de carbone
Rapport de réduction : 1:4 à 1:2500
Application : Instrument de précision, ATM, Machine-outil industrielle

État de disponibilité:

Quantité:



enquête Ajouter au panier

Modèle:
P423C

En tant que fabricant de réducteurs planétaires de confiance, nous présentons le réducteur planétaire de 42 mm : une transmission de couple robuste, une transmission précise et une construction durable. Optimisé pour l'automatisation industrielle, la robotique et les machines, combinant fiabilité et performances qui définissent les principaux fabricants de réducteurs planétaires.

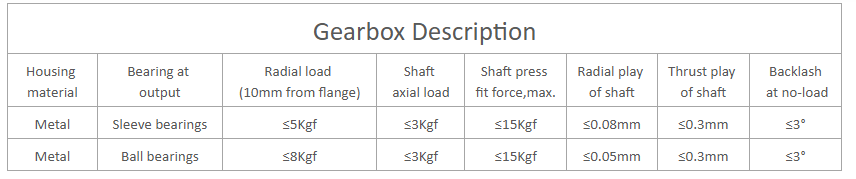

Description du réducteur planétaire de 42 mm

sur:

En vertu d'un:

PRODUITS CONNEXES

Boîte de vitesses planétaires de 42 mm

Boîte de vitesses planétaires de 42 mm avec équipement biseau

ABONNEZ-VOUS MAINTENANT

Nous avons une équipe indépendante de conception de produits et de R&D, une équipe de service et une équipe de contrôle qualité professionnelle.Bienvenue à vous abonner.

Nous nous sommes spécialisés dans la recherche, le développement et l'entretien des moteurs électriques, de la boîte de vitesses et des engrenages de haute précision avec un petit module. En savoir plus >>

LISTE DE PRODUITS

LIEN RAPIDE

CONTACTEZ

Ajouter: 3B-B302 LIANDO U Valley Guli Technology Industry Partk, #16 Xinggu Road, Jiangning District, Nanjing, P.R. China

Tél：+86 25 5118 0871
Fax: +86 25 5118 0872
Skype：Ichmotion
E-mail: sales@ichmo.com

Spécification du pignon d' arbre du moteur
Module	Nombre de dents	Angle de pression	Diamètre du trou	Ratio de réduction .
0.6	12	20 °	3.98	1 / 24,1 / 144,1 / 864
0.6	15	20 °	4.98	1/720,1 / 1062,1 / 1470,1 / 2500,1 / 3000,1 / 3600
0.6	18	20 °	4.98	1 / 17,1 / 61,1 / 104,1 / 212
0.6	24	20 °	4.98	1 / 14,1 / 49,1 / 84,1 / 504
0.6	20	20 °	4.98	1/4

Spécification du pignon d' arbre du moteur
Module	Nombre de dents	Angle de pression	Diamètre du trou	Ratio de réduction .
0.6	12	20 °	3.98	1 / 24,1 / 144,1 / 864
0.6	15	20 °	4.98	1/720,1 / 1062,1 / 1470,1 / 2500,1 / 3000,1 / 3600
0.6	18	20 °	4.98	1 / 17,1 / 61,1 / 104,1 / 212
0.6	24	20 °	4.98	1 / 14,1 / 49,1 / 84,1 / 504
0.6	20	20 °	4.98	1/4

Spécification de la boîte de vitesses
Rapport de réduction	1/4	1/14	1/17	1/24	1/49	1/61	1/84	1/104	1/144	1/212	1/294	1/504	1/642	1/720	1/864	1/1062	1/1470	1/2500
Couple de tolérance nominal ( kg.cm max .)	3	8	8	8	18	18	18	20	20	25	25	30	30	30	30	30	30	30
Couple de tolérance momentanée maximale (kg.cm )	9	24	24	24	54	54	54	60	60	75	75	90	90	90	90	90	90	90
Efficacité	80%	70%	70%	70%	60%	60%	60%	60%	60%	50%	50%	50%	50%	50%	50%	40%	40%	40%
Longueur （L-mm）	32.5	39.2	39.2	39.2	45.9	45.9	45.9	45.9	45.9	52.6	52.6	52.6	52.6	52.6	52.6	59.6	59.6	59.6
Poids （g） Roulements à billes	139	191	191	191	231	231	231	231	231	281	281	281	281	281	281	326	326	326

Spécification de la boîte de vitesses
Rapport de réduction	1/4	1/14	1/17	1/24	1/49	1/61	1/84	1/104	1/144	1/212	1/294	1/504	1/642	1/720	1/864	1/1062	1/1470	1/2500
Couple de tolérance nominal ( kg.cm max .)	3	8	8	8	18	18	18	20	20	25	25	30	30	30	30	30	30	30
Couple de tolérance momentanée maximale (kg.cm )	9	24	24	24	54	54	54	60	60	75	75	90	90	90	90	90	90	90
Efficacité	80%	70%	70%	70%	60%	60%	60%	60%	60%	50%	50%	50%	50%	50%	50%	40%	40%	40%
Longueur （L-mm）	32.5	39.2	39.2	39.2	45.9	45.9	45.9	45.9	45.9	52.6	52.6	52.6	52.6	52.6	52.6	59.6	59.6	59.6
Poids （g） Roulements à billes	139	191	191	191	231	231	231	231	231	281	281	281	281	281	281	326	326	326
