D372B2
I.CH

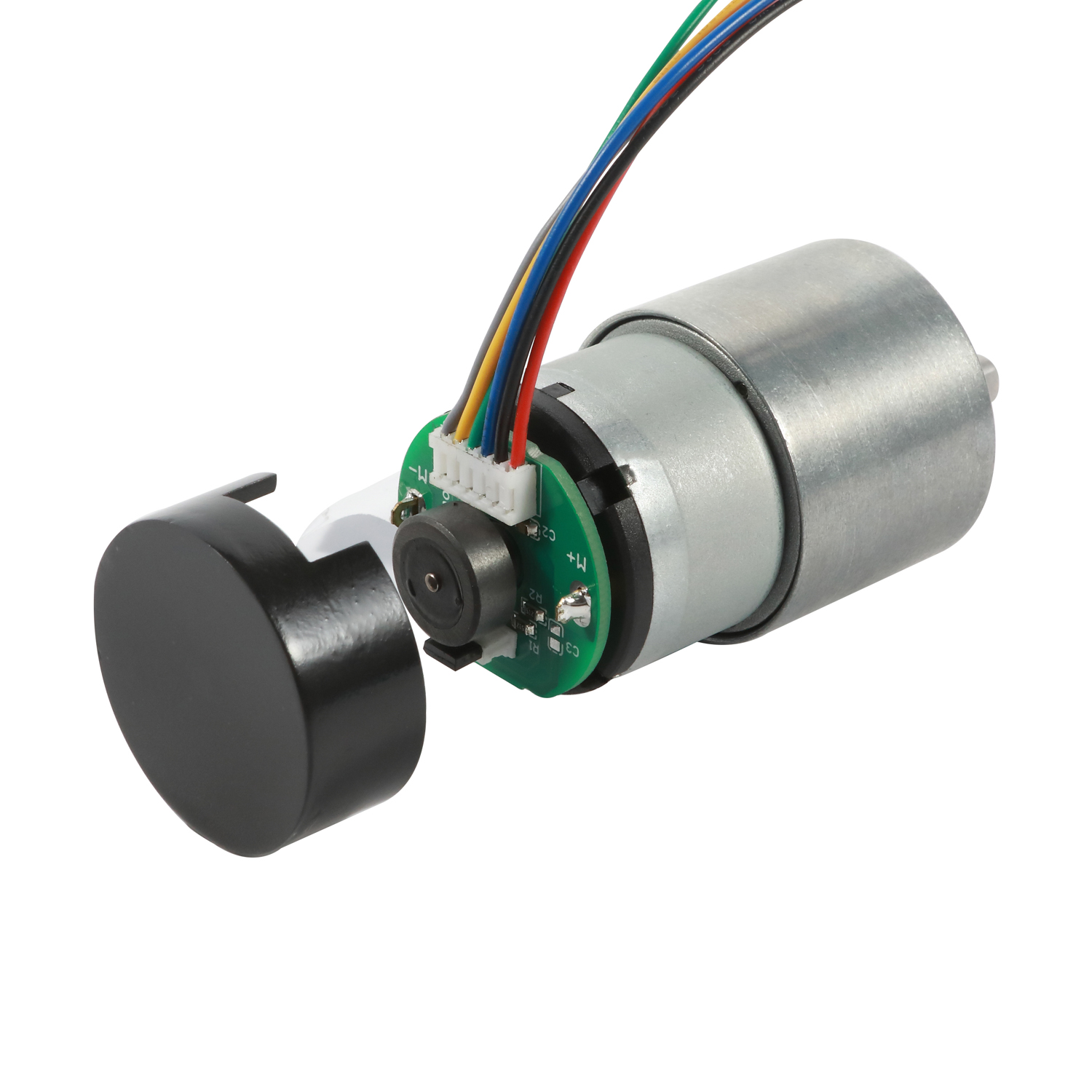

37mm DC Gear Motor
À l'heure actuelle, le champ d'application du Motoréducteur est très étendu dans le mécanisme utilisé pour transmettre la puissance et le mouvement, peut être utilisé dans tous les domaines de la transmission mécanique, tels que : la construction de machines lourdes, les équipements de production d'automatisation de l'industrie des machines, les appareils ménagers, les horloges, etc.
Pour le motoréducteur à courant continu de 37 mm, la solution adoptée par I.CH est l'unification du moteur à courant continu et de la boîte de vitesses droite.Quelle caractéristique remarquable est que la conception sophistiquée peut entraîner une efficacité élevée et un faible bruit.
Si vous avez des besoins particuliers, nous pouvons vous fournir un service personnalisé.
Spécification de la boîte de vitesses
| Nombre d'étapes | 2 | 3 | 4 | 5 | 6 | 7 |
| Rapport de démultiplication i | 10 | 20 | 50 | 150 | 300 | 750 |
| 30 | 60 | 180 | 350 | 900 | ||
| 70 | 210 | 450 | 1050 | |||
| 90 | 270 | 630 | 1350 | |||
| Longueur de la boîte de vitesses L (mm) | 19.0 | 21.5 | 24.0 | 26.5 | 29.0 | 31.5 |
Spécifications du moteur à engrenages CC
| MODEL | TENSION V | AUCUNE CHARGE | À UNE EFFICACITÉ MAXIMALE | DÉCROCHAGE | |||||
| VITESSE tr/min | ACTUEL mA | VITESSE tr/min | COUPLE Kg.cm | ACTUEL mA | SORTIR mW | COUPLE Kg.cm | ACTUEL mA | ||
| D372-005010 | 24.0 | 780 | 50 | 660 | 0.5 | 250 | 3500 | 3.0 | 600 |
| D372-080270 | 24.0 | 20 | 50 | 18 | 8.0 | 150 | 1500 | 60.0 | 800 |
| D372-050270 | 24.0 | 11 | 40 | 10 | 5.0 | 80 | 500 | 40.0 | 500 |
| D372-090150 | 24.0 | 32 | 50 | 25 | 9.0 | 190 | 2300 | 28.0 | 700 |
| D372-010030 | 24.0 | 165 | 50 | 145 | 1.0 | 110 | 1500 | 9.0 | 700 |
| D372-020030 | 12.0 | 195 | 80 | 150 | 2.0 | 400 | 3100 | 8.0 | 1500 |
| D372-040090 | 12.0 | 65 | 70 | 52 | 4.0 | 400 | 3100 | 22.0 | 1500 |
| D372-090150 | 12.0 | 40 | 70 | 30 | 9.0 | 400 | 2700 | 25.0 | 1500 |
| D372-030070 | 12.0 | 100 | 90 | 82 | 3.0 | 400 | 2500 | 18.0 | 1900 |
