Engrenage hélicoïdal de boîte de vitesses planétaire de 32 mm

Partager sur:

Engrenage hélicoïdal de boîte de vitesses planétaire de 32 mm

Série : P323H
Couple de sortie : 4,0 à 12 kg・cm
Moteur approprié: moteur CC brossé
Arbre de sortie: arbre D, arbre rond, arbre H
Type de roulement: roulement à huile ou roulement à billes
Rapport de réduction : 1:13 à 1:887
Température ambiante: -15 ℃ ~ 70 ℃
Applications : machines-outils industrielles, distributeurs automatiques, instruments de précision, distributeurs automatiques

État de disponibilité:

Quantité:



enquête Ajouter au panier

Modèle:
P323H
Marque de produit:
I.CH

Réducteur planétaire à 2 étages de haute précision (32 mm) – Compact, durable et efficace pour les applications industrielles. Solutions OEM/ODM personnalisées disponibles. Offre une sortie de couple fiable et un fonctionnement fluide. Idéal pour les motoréducteurs. Améliorez les performances avec notre boîte de vitesses planétaire haut de gamme à 2 étages.

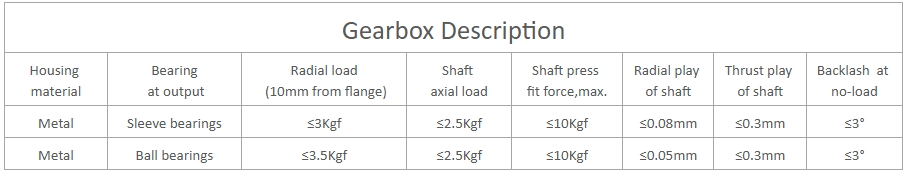

Spécification du réducteur planétaire de 32 mm

sur:

En vertu d'un:

PRODUITS CONNEXES

Boîte de vitesses planétaires de 22 mm

Boîte de vitesses planétaires de 28 mm

Réducteur planétaire de 30 mm

Boîte de vitesses planétaires de 32 mm

Réducteur planétaire de 38 mm

Boîte de vitesses planétaires de 42 mm avec équipement métallique

ABONNEZ-VOUS MAINTENANT

Nous avons une équipe indépendante de conception de produits et de R&D, une équipe de service et une équipe de contrôle qualité professionnelle.Bienvenue à vous abonner.

Nous nous sommes spécialisés dans la recherche, le développement et l'entretien des moteurs électriques, de la boîte de vitesses et des engrenages de haute précision avec un petit module. En savoir plus >>

LISTE DE PRODUITS

LIEN RAPIDE

CONTACTEZ

Ajouter: 3B-B302 LIANDO U Valley Guli Technology Industry Partk, #16 Xinggu Road, Jiangning District, Nanjing, P.R. China

Tél：+86 25 5118 0871
Fax: +86 25 5118 0872
Skype：Ichmotion
E-mail: sales@ichmo.com

Spécification du pignon d' arbre du moteur
Module	Nombre de dents	Angle de pression	Angle d'hélice	Diamètre du trou	Ratio de réduction .
0.5	11	20 °	18 ° (左, à gauche)	2.28，2.48，2.98，3.16	1 / 18,1 / 25,1 / 94,1 / 32,1 / 250,1 / 349,1 / 683
0.5	17	20 °	18 ° (左, à gauche)	2.28，2.48，2.98，3.16	1/13,1 / 48,1 / 68,1 / 491
0.5	8	20 °	18 ° (左, à gauche)	2.28	1/33,1 / 887

Spécification du pignon d' arbre du moteur
Module	Nombre de dents	Angle de pression	Angle d'hélice	Diamètre du trou	Ratio de réduction .
0.5	11	20 °	18 ° (左, à gauche)	2.28，2.48，2.98，3.16	1 / 18,1 / 25,1 / 94,1 / 32,1 / 250,1 / 349,1 / 683
0.5	17	20 °	18 ° (左, à gauche)	2.28，2.48，2.98，3.16	1/13,1 / 48,1 / 68,1 / 491
0.5	8	20 °	18 ° (左, à gauche)	2.28	1/33,1 / 887

Spécification de la boîte de vitesses
Rapport de réduction	1/13	1/18	1/25	1/33	1/48	1/68	1/94	1/132	1/180	1/250	1/349	1/491	1/683	1/887
Couple de tolérance nominal (Kg.cm Max)	4	4	6	6	8	8	10	10	12	12	12	12	12	12
Couple de tolérance momentanée maximale (kg.cm )	12	12	18	18	24	24	30	30	36	36	36	36	36	36
Efficacité	70%	70%	70%	70%	60%	60%	60%	60%	50%	50%	50%	50%	50%	50%

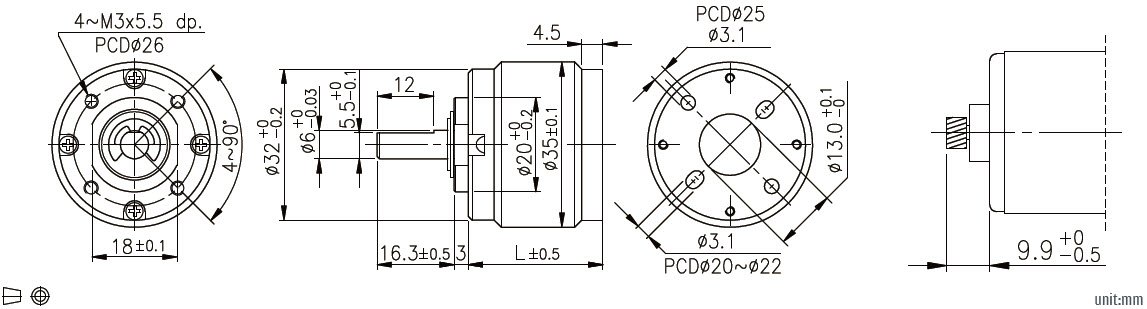

Longueur （L-mm）	27	27	27	27	33.4	33.4	33.4	33.4	39.8	39.8	39.8	39.8	39.8	39.8
Poids （g）	109	109	109	109	134	134	134	134	160	160	160	160	160	160

Spécification de la boîte de vitesses
Rapport de réduction	1/13	1/18	1/25	1/33	1/48	1/68	1/94	1/132	1/180	1/250	1/349	1/491	1/683	1/887
Couple de tolérance nominal (Kg.cm Max)	4	4	6	6	8	8	10	10	12	12	12	12	12	12
Couple de tolérance momentanée maximale (kg.cm )	12	12	18	18	24	24	30	30	36	36	36	36	36	36
Efficacité	70%	70%	70%	70%	60%	60%	60%	60%	50%	50%	50%	50%	50%	50%
Longueur （L-mm）	27	27	27	27	33.4	33.4	33.4	33.4	39.8	39.8	39.8	39.8	39.8	39.8
Poids （g）	109	109	109	109	134	134	134	134	160	160	160	160	160	160
