HP351
I.CH

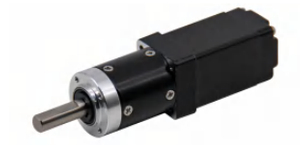

NEMA 14 Stepper Gear Motor
Le moteur pas à pas à boîte de vitesses planétaire présente les caractéristiques de haute précision, de rigidité élevée, de charge élevée, de rendement élevé, de rapport de vitesse élevé, de longue durée de vie, de faibles vibrations, de faible bruit, de faible élévation de température, de structure légère, d'installation facile, de positionnement précis, de belle apparence et bientôt.
Moteur à engrenages pas à pas planétaire de 35 mm, une solution haute performance pour le contrôle de mouvement et la robotique, les machines à coudre et les moteurs d'éclairage de scène.Ce moteur offre une précision, une fiabilité et une durabilité exceptionnelles, ce qui en fait un choix idéal pour une large gamme d'applications.
Spécification électrique du moteur
Modèle de série | Angle de pas ( o ) | L(mm) | Courant nominal (A) | Résistance de phase (Ω) | Inductance de phase ( m H ) | Couple de maintien (N.cm) | Fil de plomb (NON.) | Poids du moteur (g) |
HP351-01408 | 1.8 | 31 | 0.8 | 4.2 | 4.5 | 14 | 4 | 120 |
HP351-02008 | 1.8 | 39 | 0.8 | 7.5 | 9.8 | 20 | 4 | 160 |
HP351-02020 | 1.8 | 58 | 2 | 1.6 | 2.3 | 40 | 4 | 230 |
Spécification de la boîte de vitesses
Rapport | 3.71 | 5.18 | 6.75 | 14 | 19 | 27 | 35 | 46 | 51 | 71 | 100 | 139 | 181 | 236 | 307 |
Série de réducteurs | 1 | 2 | 3 | ||||||||||||
Longueur (mm) | 34 | 34 | 42 | ||||||||||||
Couple nominal (Nm) | 0.3 | 1.2 | 2.5 | ||||||||||||
Permis Couple (Max) (Nm) | 1 | 3.5 | 7.5 | ||||||||||||
Efficacité(%) | 90% | 81% | 73% | ||||||||||||
Poids (g) | 113 | 145 | 184 | ||||||||||||
Nous pouvons fabriquer des produits selon les exigences du client | |||||||||||||||
