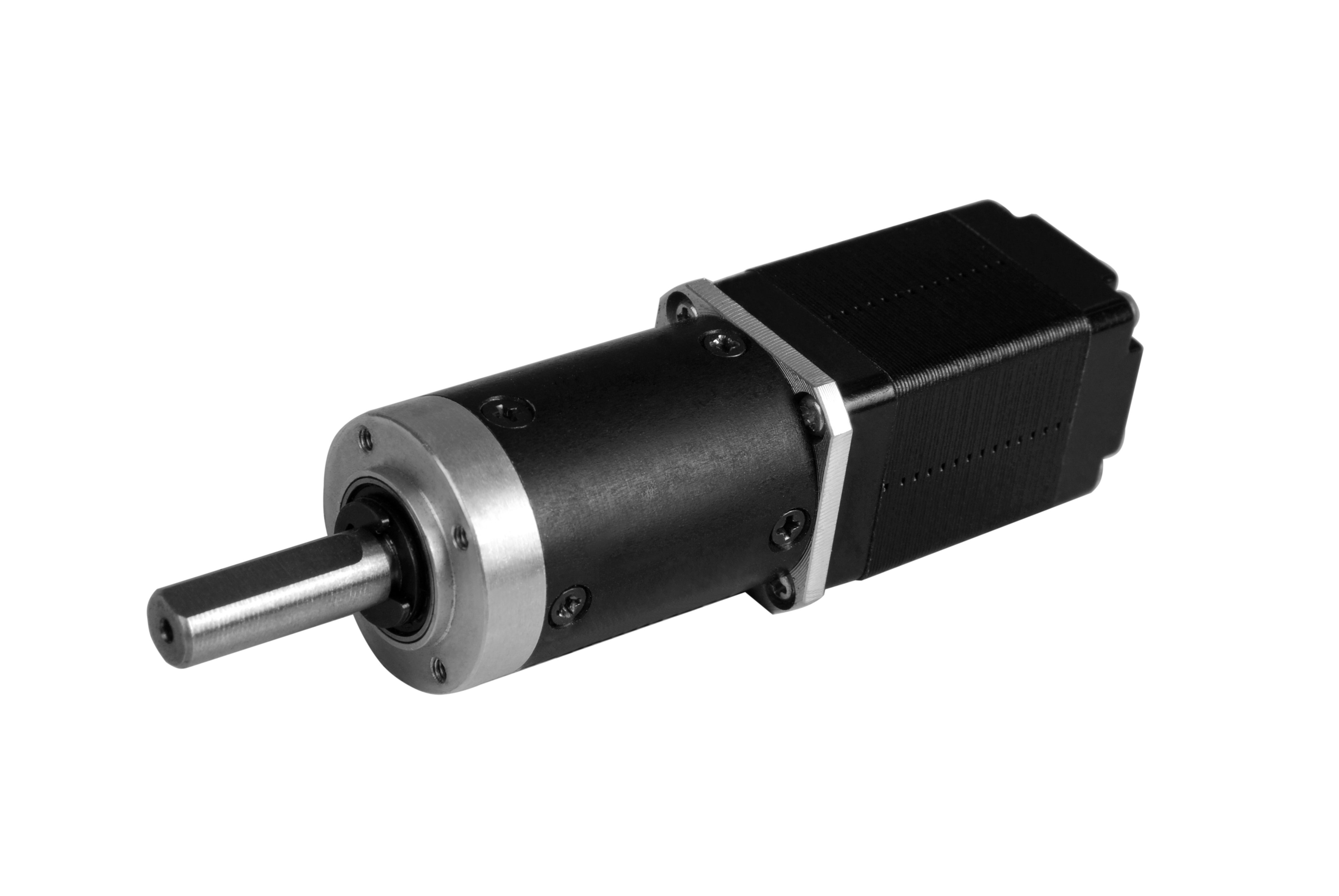

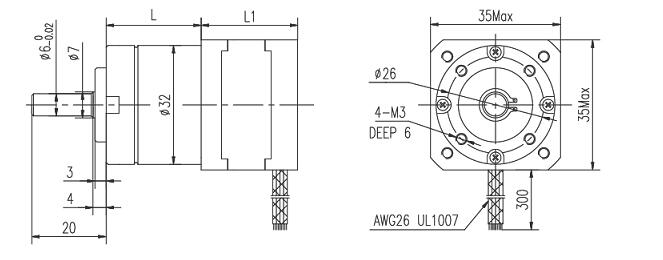

Hp351 (35 mm) - 1,8 ° par étape, 2 phases
I.CH
Nema 14 Stepping Motor
Spécification électrique du moteur
| Modèle de série | Angle de pas (o) | L (mm) | Courant nominal (a) | Résistance à la phase ( ω ) | Inductance de phase (MH) | Couple de maintien (n.cm) | Couple de détente (N.CM) | Fil de plomb (n °)) | Poids du moteur (G) |
| HP351-01205 | 1.8 | 28 | 0.46 | 20 | 14 | 12 | 0.8 | 4 | 120 |
| HP351-01804 | 1.8 | 34 | 0.42 | 25 | 32 | 18 | 1.0 | 4 | 160 |
| Autres spécifications électriques du moteur, veuillez vous référer à Hybrid Stepper Motor Web | |||||||||
Spécification de la boîte de vitesses
| Rapport | 3.71 | 5.18 | 14 | 19 | 27 | 51 | 71 | 100 | 139 |
| Série de réducteurs | 1 | 2 | 3 | ||||||
| Longueur ( mm) | 31.0 | 38.5 | 48.2 | ||||||
| Couple admissible (kg.cm) | 18 | 30 | 48 | ||||||
| Couple instantané (kg.cm) | 54 | 90 | 144 | ||||||
| Efficacité (%) | 90% | 81% | 73% | ||||||
| Poids (g) | 195 | 210 | 290 | ||||||
Spécification électrique du moteur
| Modèle de série | Angle de pas (o) | L (mm) | Courant nominal (a) | Résistance à la phase ( ω ) | Inductance de phase (MH) | Couple de maintien (n.cm) | Couple de détente (N.CM) | Fil de plomb (n °)) | Poids du moteur (G) |
| HP351-01205 | 1.8 | 28 | 0.46 | 20 | 14 | 12 | 0.8 | 4 | 120 |
| HP351-01804 | 1.8 | 34 | 0.42 | 25 | 32 | 18 | 1.0 | 4 | 160 |
| Autres spécifications électriques du moteur, veuillez vous référer à Hybrid Stepper Motor Web | |||||||||
Spécification de la boîte de vitesses
| Rapport | 3.71 | 5.18 | 14 | 19 | 27 | 51 | 71 | 100 | 139 |
| Série de réducteurs | 1 | 2 | 3 | ||||||
| Longueur ( mm) | 31.0 | 38.5 | 48.2 | ||||||
| Couple admissible (kg.cm) | 18 | 30 | 48 | ||||||
| Couple instantané (kg.cm) | 54 | 90 | 144 | ||||||
| Efficacité (%) | 90% | 81% | 73% | ||||||
| Poids (g) | 195 | 210 | 290 | ||||||
