Équipement de métallurgie de la boîte de vitesses planétaires de 32 mm

Partager sur:

Équipement de métallurgie de la boîte de vitesses planétaires de 32 mm

• Série : P323P
• Couple de sortie : 2,0 à 12 kg・cm
• Moteur approprié : moteur à courant continu à balais
• Arbre de sortie : arbre en D, arbre rond, arbre en H
• Type de roulement : roulement à huile ou roulement à billes
• Rapport de réduction : 1:4 à 1:721
• Température ambiante : -15 ℃ ~ 70 ℃
• Applications : instruments de précision, distributeurs automatiques, machines-outils industrielles, distributeurs automatiques de billets.

État de disponibilité:

Quantité:



enquête Ajouter au panier

Modèle:
P323P

Idéal pour les motoréducteurs industriels, les lignes de production automatisées, la robotique et les machines de précision, ce réducteur de 32 mm offre un couple robuste et un fonctionnement ultra fluide. Conçu pour les scénarios exigeants, il garantit des performances durables même dans des conditions de travail rigoureuses. Des solutions OEM/ODM personnalisées sont disponibles pour répondre à vos besoins spécifiques. Améliorez l'efficacité de votre équipement avec notre réducteur planétaire haut de gamme à 2 étages 20:1 !

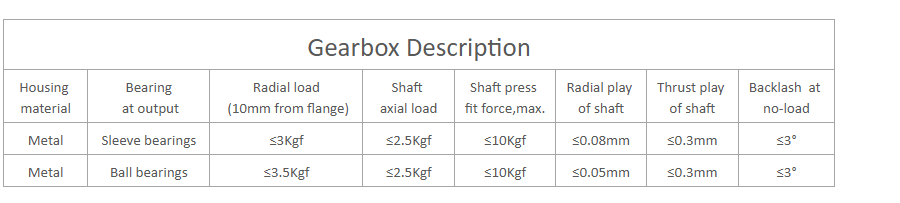

Description du réducteur planétaire 32 mm

sur:

En vertu d'un:

PRODUITS CONNEXES

Boîte de vitesses planétaires de 22 mm

Boîte de vitesses planétaires de 28 mm

Engrenage hélicoïdal de boîte de vitesses planétaire de 32 mm

Boîte de vitesses planétaires de 42 mm avec équipement métallique

Boîte de vitesses planétaires de 42 mm

Boîte de vitesses planétaires de 42 mm avec équipement biseau

ABONNEZ-VOUS MAINTENANT

Nous avons une équipe indépendante de conception de produits et de R&D, une équipe de service et une équipe de contrôle qualité professionnelle.Bienvenue à vous abonner.

Nous nous sommes spécialisés dans la recherche, le développement et l'entretien des moteurs électriques, de la boîte de vitesses et des engrenages de haute précision avec un petit module. En savoir plus >>

LISTE DE PRODUITS

LIEN RAPIDE

CONTACTEZ

Ajouter: 3B-B302 LIANDO U Valley Guli Technology Industry Partk, #16 Xinggu Road, Jiangning District, Nanjing, P.R. China

Tél：+86 25 5118 0871
Fax: +86 25 5118 0872
Skype：Ichmotion
E-mail: sales@ichmo.com

Spécification du pignon d' arbre du moteur
Module	Nombre de dents	Angle de pression	Diamètre du trou	Ratio de réduction .
0.5	11	20 °	2.28，2.48，2.98，3.16	1 / 5,1 / 19,1 / 27,1 / 71,1 / 100,1 / 139,1 / 264,1 / 516,1 / 721
0.5	17	20 °	2.28，2.48，2.98，3.16	1/4,1 / 14,1 / 51,1 / 189

Spécification du pignon d' arbre du moteur
Module	Nombre de dents	Angle de pression	Diamètre du trou	Ratio de réduction .
0.5	11	20 °	2.28，2.48，2.98，3.16	1 / 5,1 / 19,1 / 27,1 / 71,1 / 100,1 / 139,1 / 264,1 / 516,1 / 721
0.5	17	20 °	2.28，2.48，2.98，3.16	1/4,1 / 14,1 / 51,1 / 189

Spécification de la boîte de vitesses
Rapport de réduction	1/4	1/5	1/14	1/19	1/27	1/51	1/71	1/100	1/139	1/189	1/264	1/516	1/721
Couple nominal de tolérance (kg.cm )	2	2	4	4	6	8	8	10	10	12	12	12	12
Couple de tolérance momentanée maximale (kg.cm )	6	6	12	12	18	24	24	30	30	36	36	36	36
Efficacité	80%	80%	70%	70%	70%	60%	60%	60%	60%	50%	50%	50%	50%
Longueur （L-mm）	22.1	22.6	28.5	28.5	28.5	34.9	34.9	34.9	34.9	41.3	41.3	41.3	41.3
Poids （g）	109	109	143	143	143	177	177	177	177	211	211	211	211

Spécification de la boîte de vitesses
Rapport de réduction	1/4	1/5	1/14	1/19	1/27	1/51	1/71	1/100	1/139	1/189	1/264	1/516	1/721
Couple nominal de tolérance (kg.cm )	2	2	4	4	6	8	8	10	10	12	12	12	12
Couple de tolérance momentanée maximale (kg.cm )	6	6	12	12	18	24	24	30	30	36	36	36	36
Efficacité	80%	80%	70%	70%	70%	60%	60%	60%	60%	50%	50%	50%	50%
Longueur （L-mm）	22.1	22.6	28.5	28.5	28.5	34.9	34.9	34.9	34.9	41.3	41.3	41.3	41.3
Poids （g）	109	109	143	143	143	177	177	177	177	211	211	211	211
