DS332
I.CH

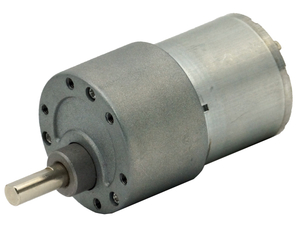

33mm DC Gear Motor
Description
Le moteur à engrenages à courant continu, à savoir le petit moteur à engrenages, utilise l'engrenage de l'arbre d'entrée pour engrener l'engrenage de l'arbre de sortie afin d'atteindre l'objectif de réduction de la vitesse. La fonction de la boîte de vitesses est de fournir une vitesse relativement lente et un couple relativement élevé.
Avantage
(1) Ces moteurs réducteurs à engrenages présentent les caractéristiques d’une structure compacte, d’une durabilité fiable, d’une capacité de surcharge élevée et d’une grande puissance.
(2) Ils sont conçus pour une intensité élevée afin de maintenir des changements de charge intermittents ou soudains.
(3) De plus, le moteur peut être sélectionné en fonction des besoins réels de n'importe quelle vitesse et de diverses formes structurelles.
Spécification de la boîte de vitesses
Nombre d'étapes | 2 | 3 | 4 | 5 | 6 | 7 |
Rapport de réduction | 10 | 20 | 50 | 150 | 300 | 750 |
30 | 60 | 180 | 350 | 900 | ||
70 | 210 | 450 | 1050 | |||
90 | 270 | 630 | 1350 | |||
Longueur de la boîte de vitesses (mm) | 19.0 | 21.5 | 24.0 | 26.5 | 29.0 | 31.5 |
Spécifications du moteur à engrenages CC
Modèle | Noté Tension (V) | Couple nominal （kg.cm） | Vitesse nominale (tr/min) | Courant nominal (mA) | Sortir Pouvoir (mW) | Couple au décrochage (Kg.cm) | Actuel au décrochage (mA) | Aucune charge Vitesse (tr/min) | Aucune charge Actuel (mA) |
D332-018050 | 24.0 | 1.8 | 145 | 220 | 3000 | 10.0 | 1000 | 180 | 50 |
D332-090490 | 24.0 | 9.0 | 11 | 100 | 1200 | 40.0 | 700 | 12 | 45 |
D332-050270 | 12.0 | 5.0 | 9 | 100 | 500 | 30.0 | 400 | 11 | 25 |
D332-018070A | 12.0 | 1.8 | 48 | 150 | 1000 | 10.0 | 600 | 60 | 50 |
D332-018070B | 12.0 | 1.8 | 80 | 320 | 1600 | 12.0 | 2000 | 96 | 100 |
D332-013030 | 12.0 | 1.3 | 230 | 600 | 3500 | 8.0 | 2600 | 280 | 100 |
D332-013050 | 6.0 | 1.3 | 125 | 850 | 1900 | 8.0 | 3500 | 152 | 170 |
D332-030090 | 12.0 | 3.0 | 48 | 320 | 2000 | 18.0 | 1500 | 60 | 50 |
D332-018050 | 24.0 | 1.8 | 100 | 150 | 2100 | 10.0 | 700 | 125 | 45 |
